解秘|五星级酒店客房的声学隔音施工方案,经验分享

解秘|五星级酒店客房的声学隔音施工方案,经验分享
原创:新筑君   来源:新筑时代

龙源精造技术分享栏目致力于链接我们认为好的施工技术总结,以期更好的服务客户,连接客户。


五星级酒店对客房的隔声要求极高,施工要求上也非常细致,本期我们和你分享五星级酒店的客房隔声施工方案,整合相关声学设计规范,并结合施工现场实际情况,提供一份施工经验参考。

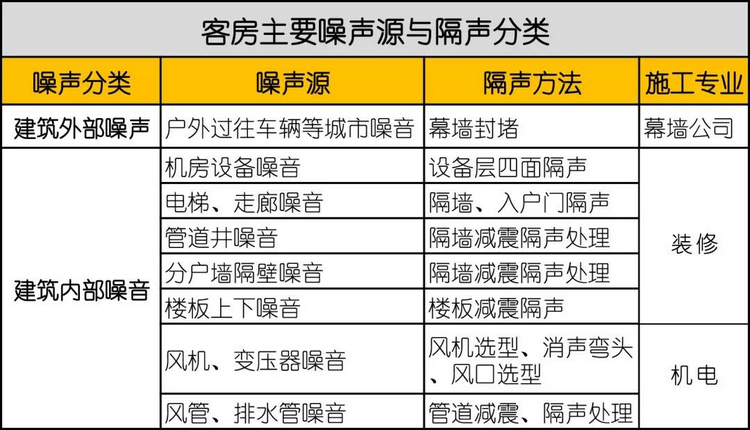

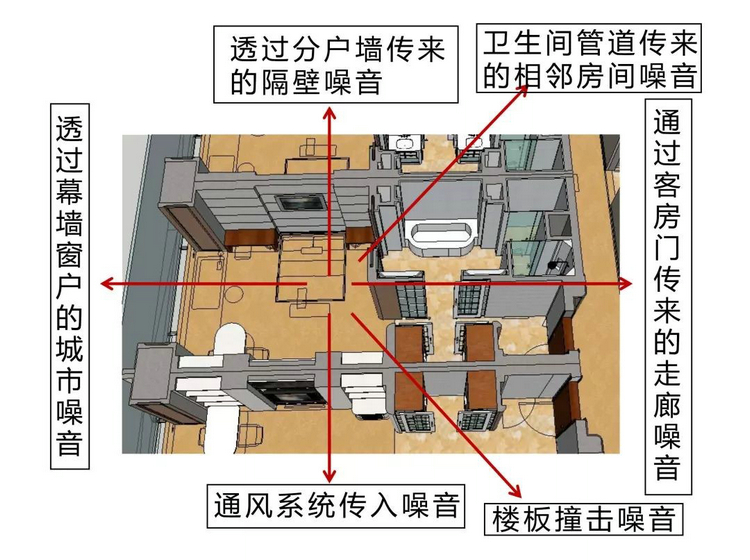

针对上面8种客房噪音来源,采取隔声方案和措施详见下面:
01靠幕墙区域处理措施

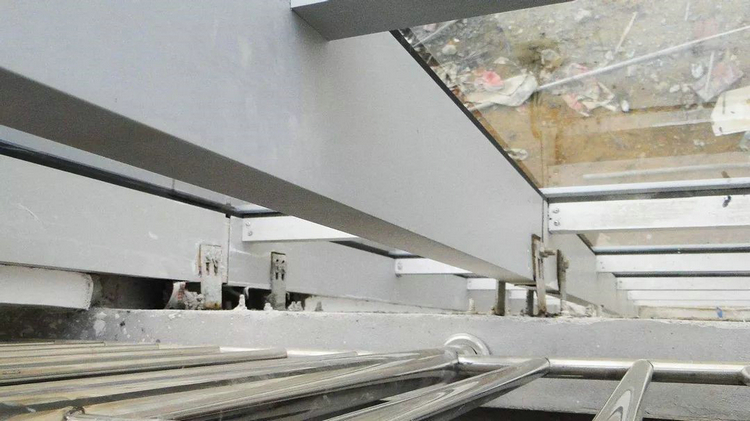

1、幕墙楼层间进行封堵:


幕墙固定盖板+C20混凝土找平层+地毯专用胶垫+地毯

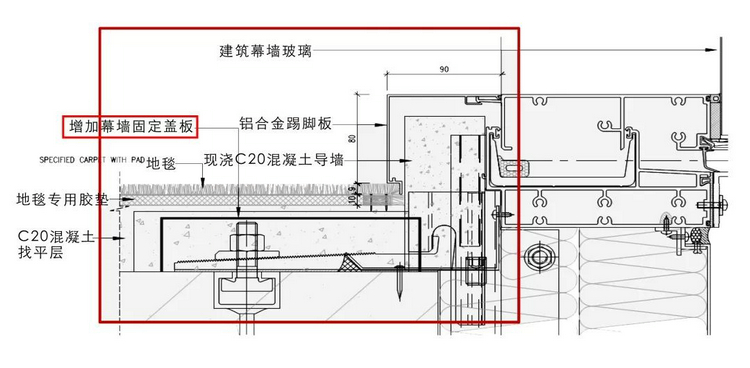

幕墙楼层间的封堵节点△

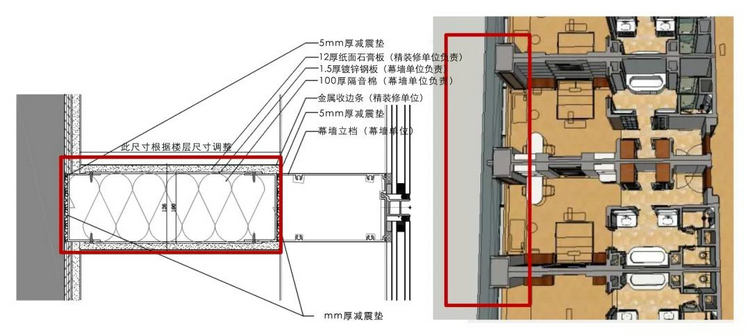

2、靠幕墙的分户墙隔音减震做法:
100龙骨+100mm隔音棉( 100㎏/m³ )+镀锌钢板( 1.5mm *2)+石膏板(12mm*2)


与幕墙连接的隔墙做法节点图△
02装饰隔音减震措施

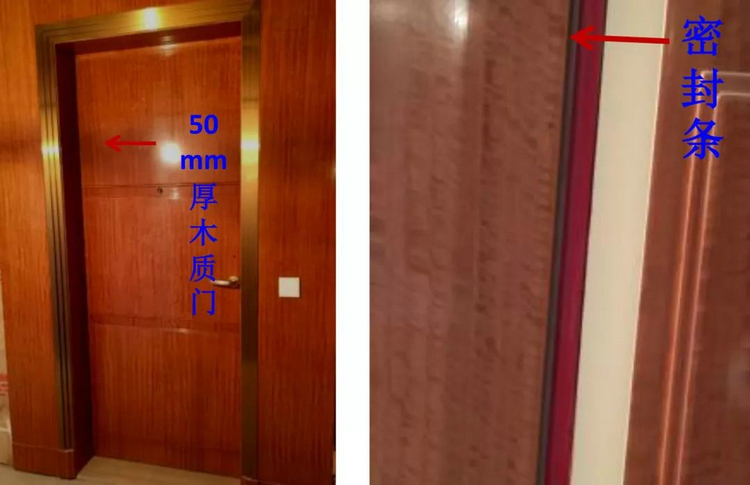

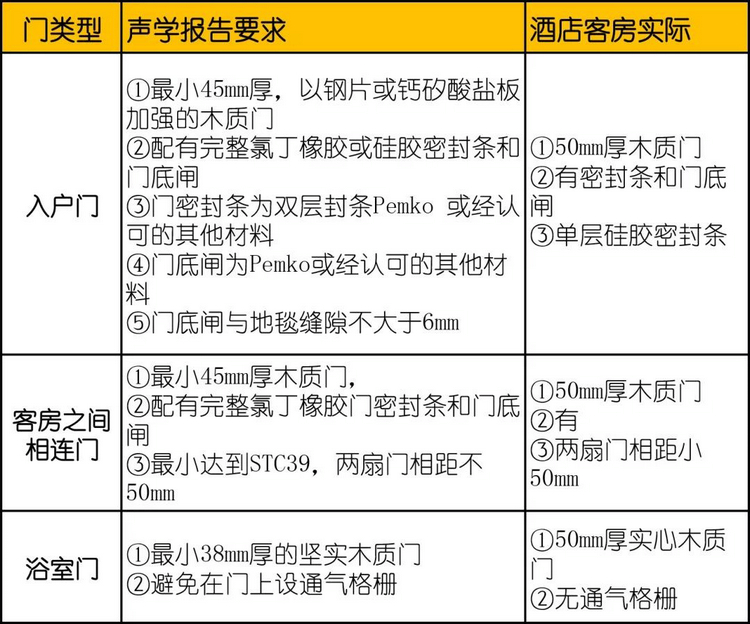

1、门的隔音做法

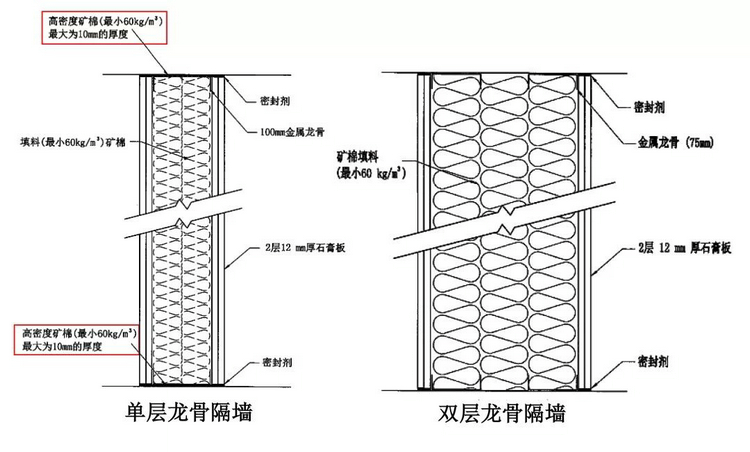

2、隔墙隔音减震的做法

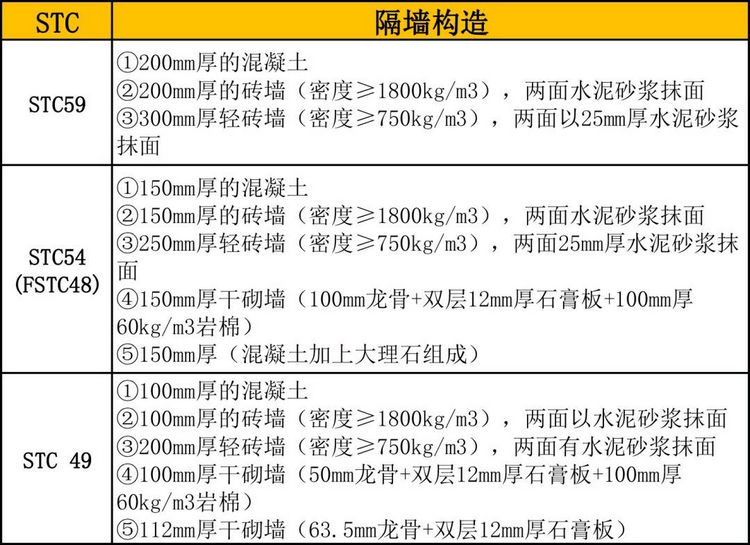

STC:客房最小的噪声传输级标准。五星级酒店一般要求STC标准在39~60间。

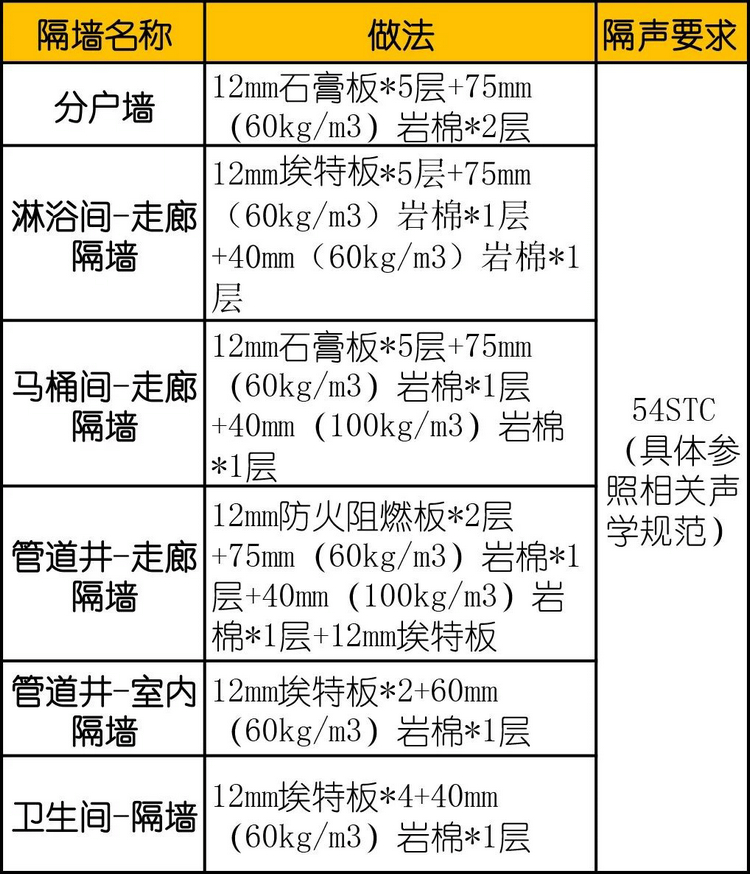

3、具体隔墙做法:


(1)分户墙做法节点构造:12mm石膏板*5+75mm(60kg/m³)岩棉*2层

酒店客房分户墙节点图△

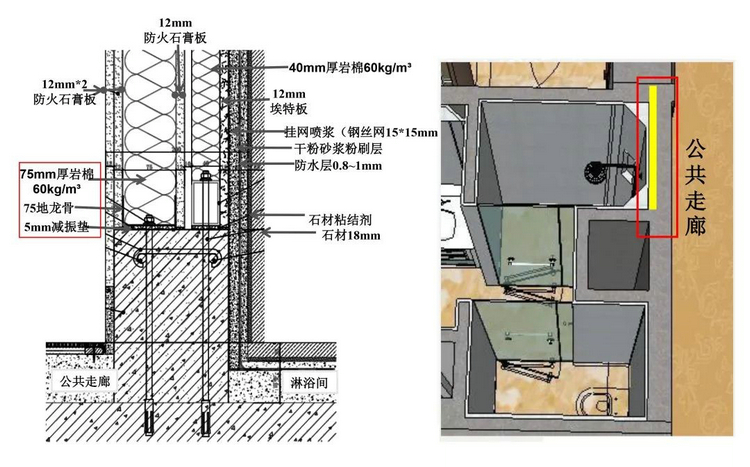

(2)淋浴间与公共走廊隔墙


公共走廊与淋浴区隔墙节点△

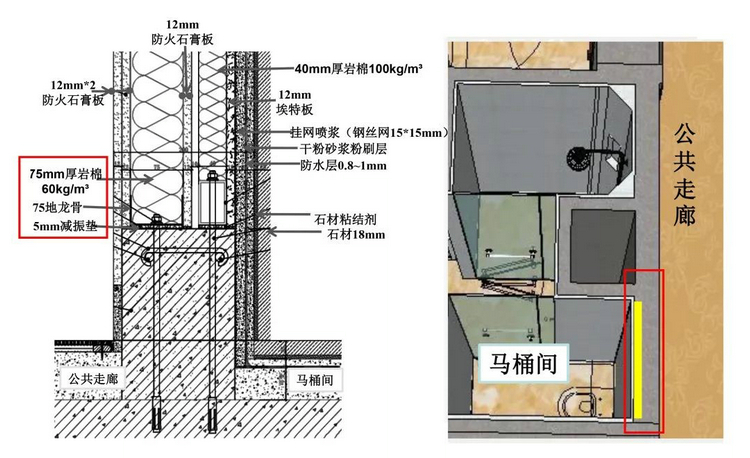

(3)马桶间与公共走廊隔墙


公共走廊与马桶间隔墙节点△

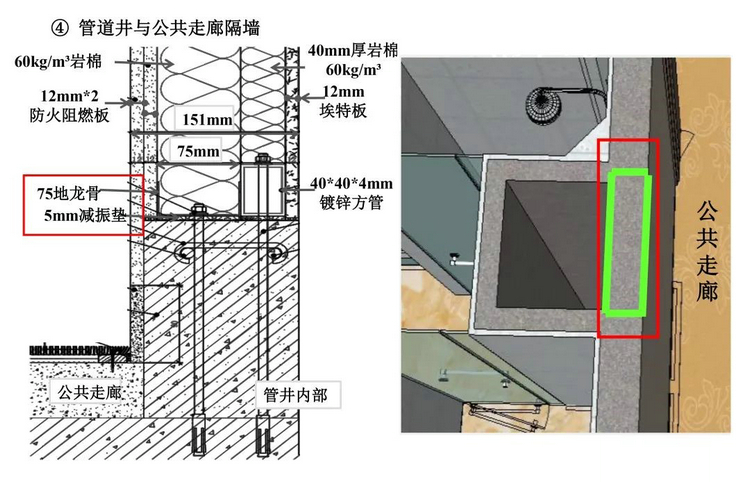

(4)管道井与公共走廊隔墙


公共走廊与管道井隔墙节点△

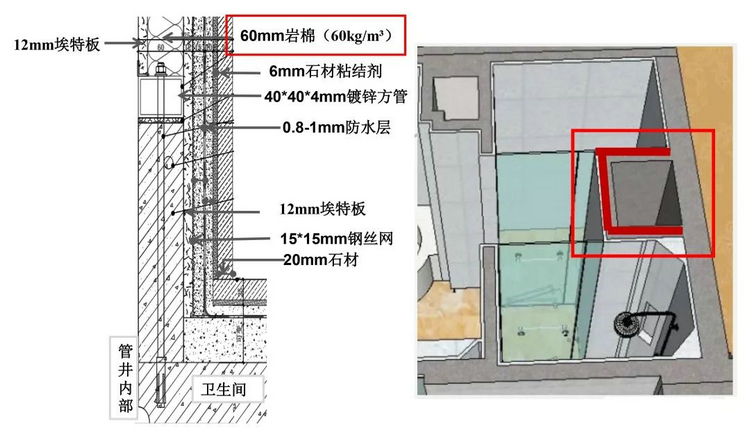

(5)管道井与室内隔墙


管道井与室内隔墙节点△

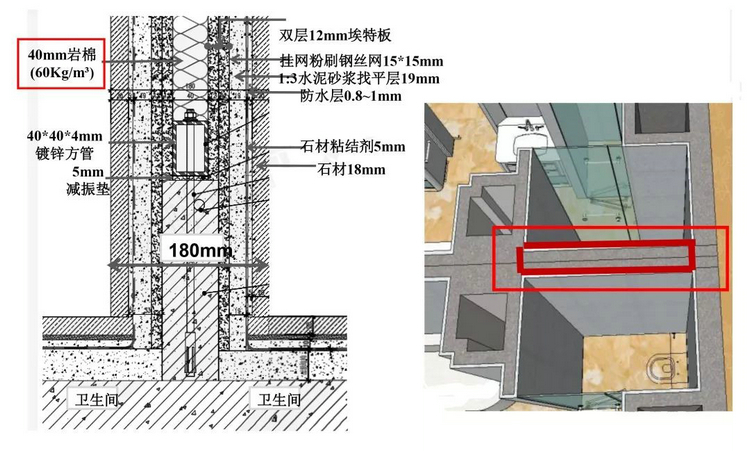

(6)相邻房间卫生间与卫生间隔墙


客房相邻卫生间隔墙节点△

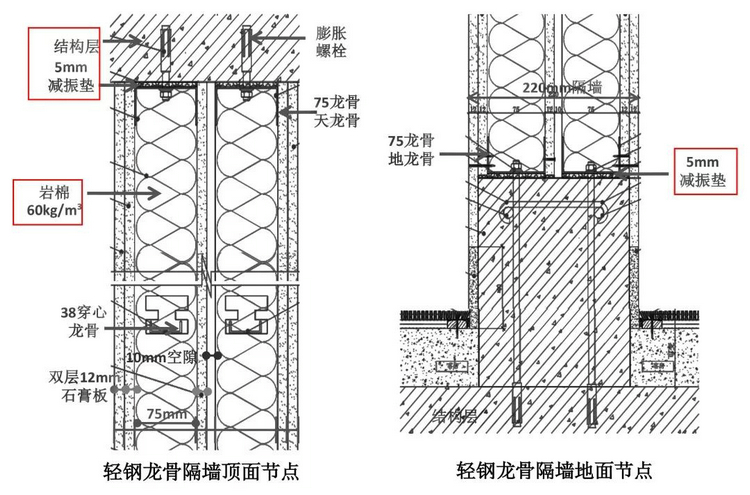

4、隔墙减震的施工做法(细节)

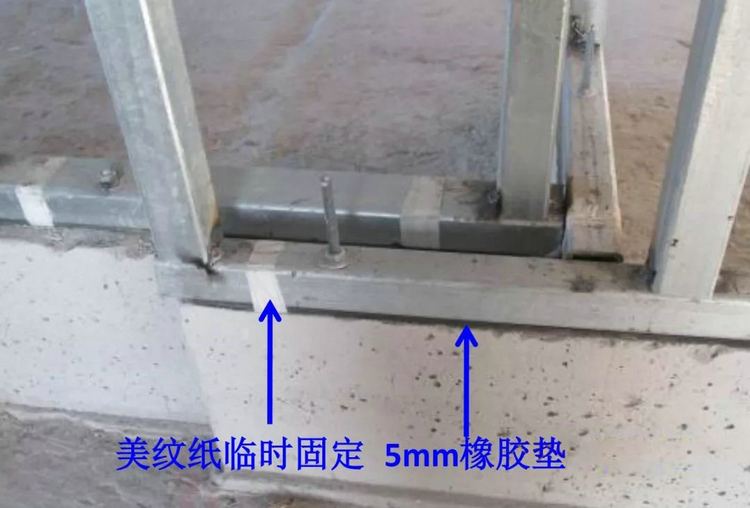

5mm橡胶垫暂时由美纹纸固定在龙骨上△

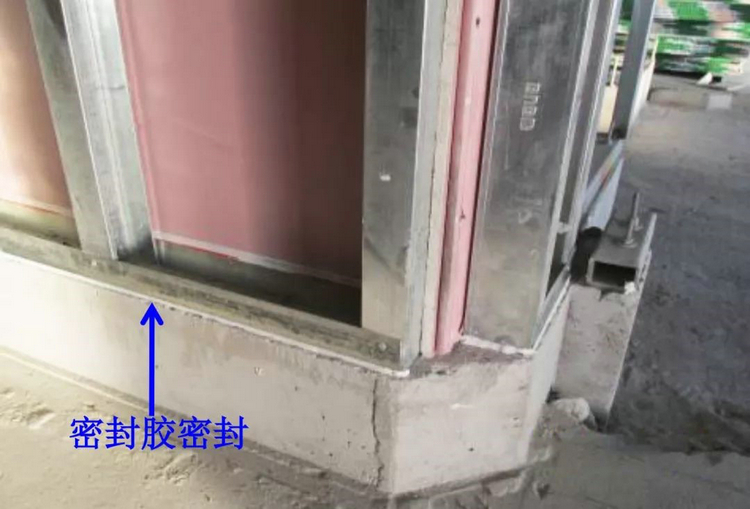

龙骨安装固定后由密封胶密封好△
5、管道井隔墙做法细节
固定管道井的方钢离开导墙边,封板时不接触板面,防止管道振动带动隔墙石膏板振动

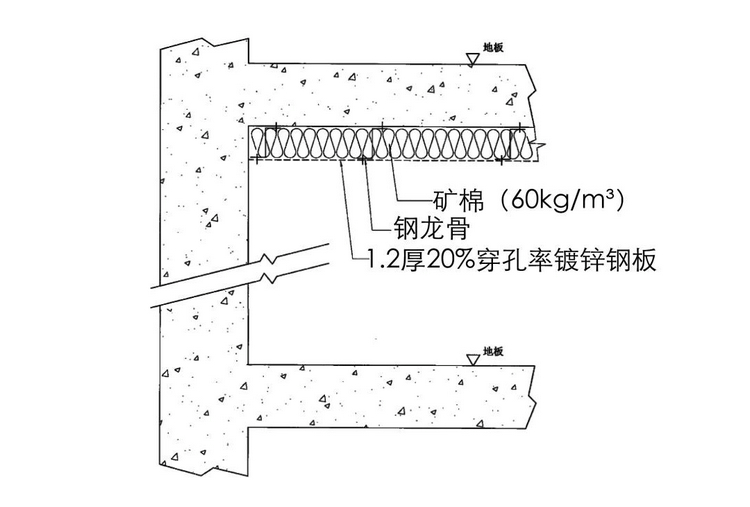

6、天天花隔声做法要求
吊顶做法与声学报告提供吸声天花构造一致,天花板应有最小150mm 厚的混凝土,需加上最小 50mm 厚的吸声衬垫。

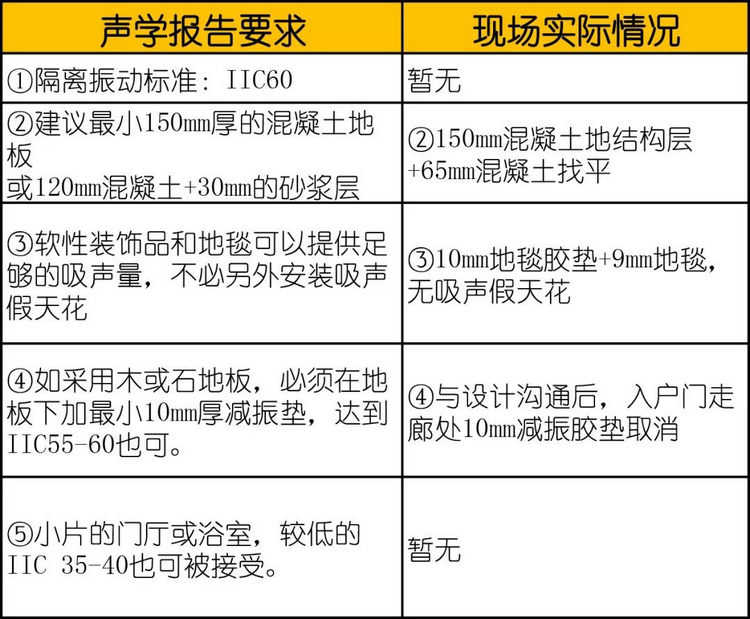

7、地面隔声做法和要求

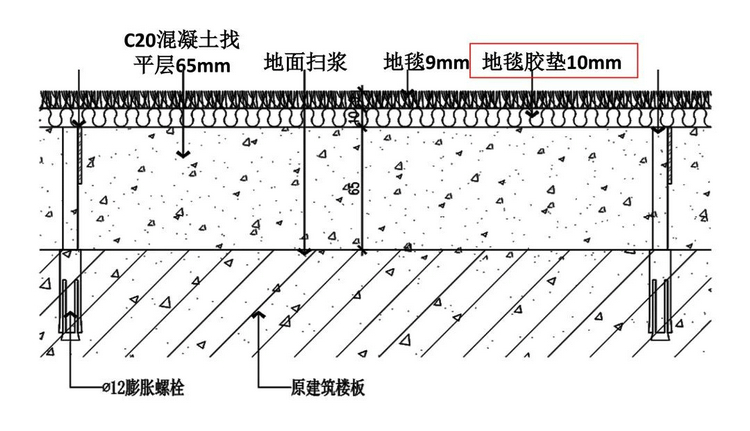

(1)客房内部地面做法:65mm混凝土找平层+10mm地毯垫+9mm地毯

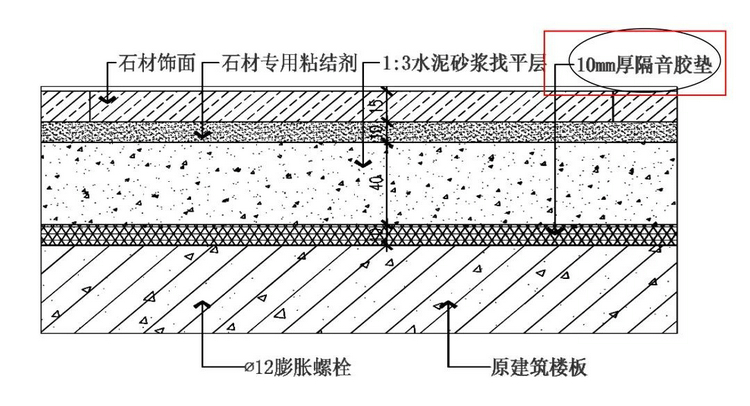

(2)入户走廊:找平层+10mm隔音胶垫+石材 四季酒店入户走廊地面做法:40mm水泥砂浆找平+石材


03配合专业隔声减震措施


1、机电隔声减振做法

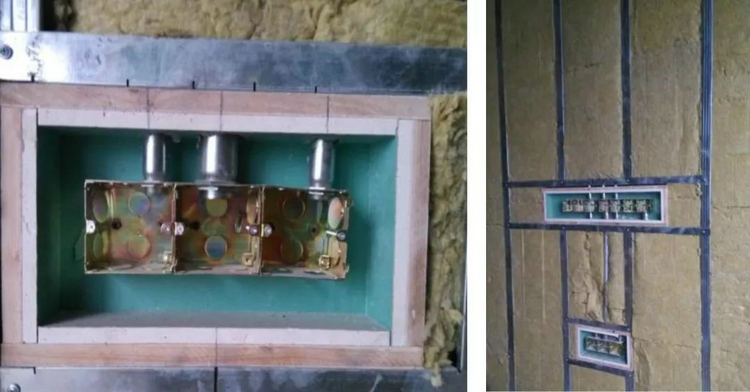

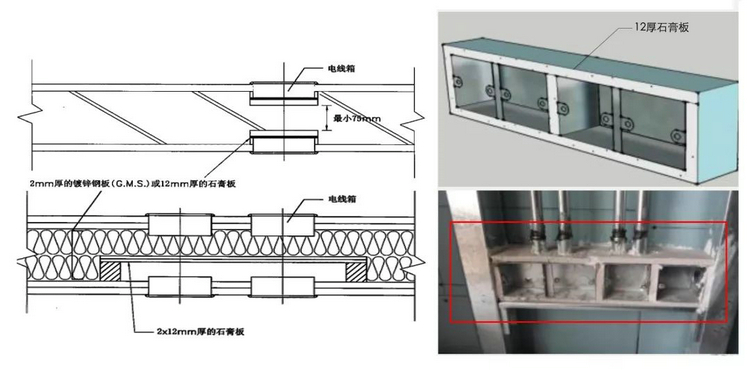

(1) 开关、插座底盒的隔声做法 声学报告要求 声学报告中提出:两底盒之间相距小于150mm时,需要进行隔声处理。 隔声做法如下:


两底盒相距小于150mm、大于75mm时、背对背插座,可用2mm厚镀锌钢板或12mm 厚石膏板包覆底盒周围
当四个底盒相邻时,采用2层12mm厚石膏板包覆底盒周围 天津四季采用12mm石膏板包覆。

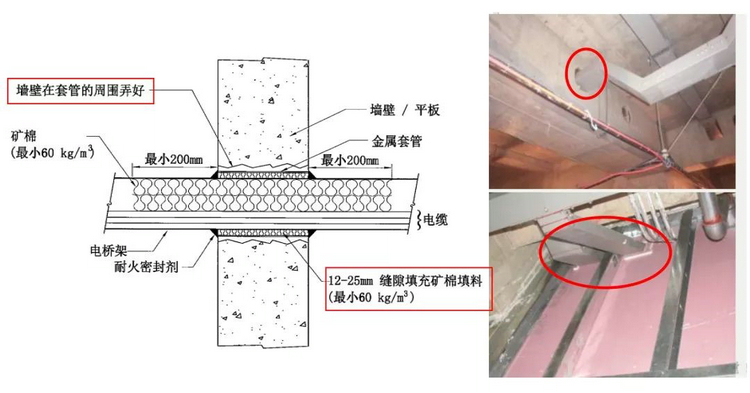

(2)穿墙桥架的隔声做法 穿墙桥架与结构墙之间的缝隙封堵:


① 声学报告要求在缝隙周围填充最小60kg/m3的岩棉,收口处耐火密封胶密封;
② 天津四季现场用60kg/m3的岩棉填充缝隙,并用石膏板封闭。
2、空调系统隔声减振做法

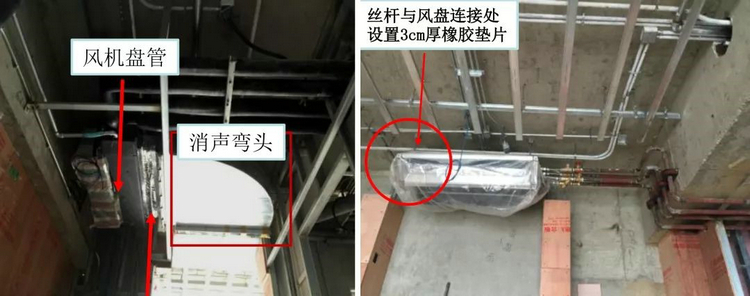

(1)风机盘管:风机盘管安装时,吊杆与风盘之间应采用弹簧垫片连接,以减少风盘运转时因振动产生的噪音。


现场吊装时,因吊顶标高限制,无法加设弹簧垫片,遂在吊杆与风盘连接处加 设橡胶软垫,以减少振动产生的噪音。

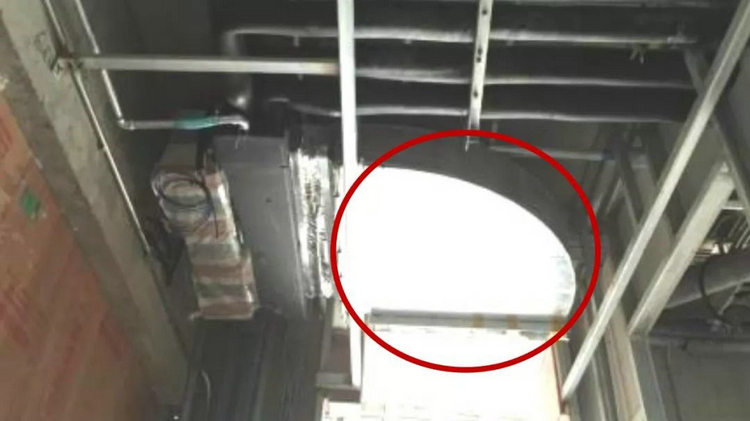

(2)消声弯头:风机盘管安装时,吊杆与风盘之间应采用弹簧垫片连接,以减少风盘运转时因振动产 生的噪音。


消声弯头与风机盘管通过铝箔软连接,消声弯头的构造也是可以吸音降噪的
3、暖通系统隔音减震做法
(1)风管隔声处理

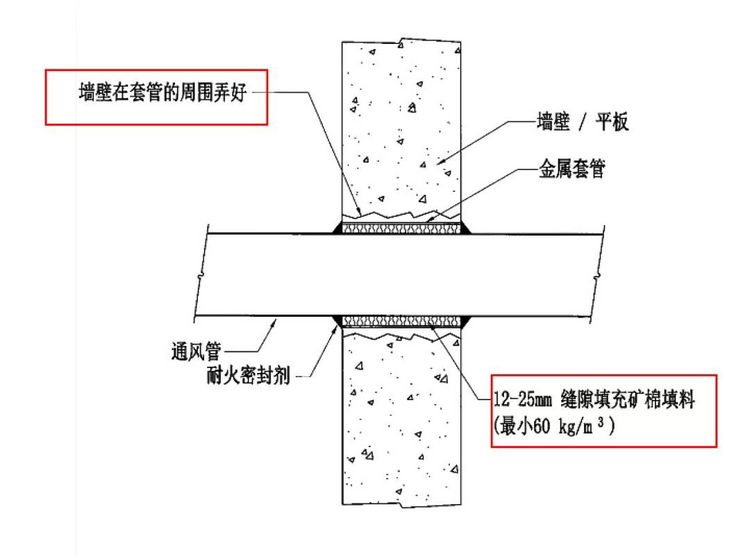

风管穿墙壁隔音节点△
所有低速供气管道和配件上都要安装最小25  mm厚的声音衬垫。
要安装管道隔音内衬,材料可以是氯丁二烯橡胶或者乙烯涂层的玻璃纤维。
每个低压空气处理单元的入口管和出口管内最小间距为4570mm。

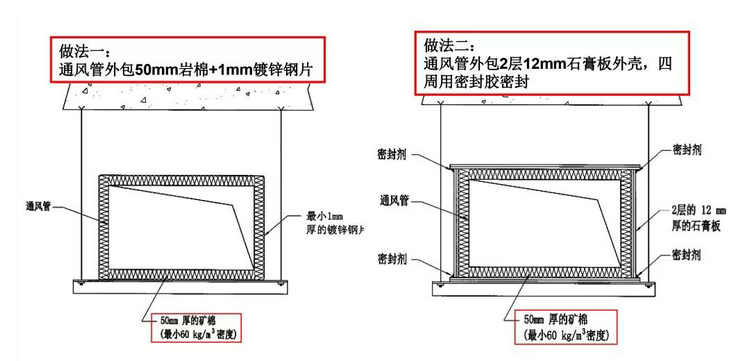

(2)声学报告要求风管外套隔音降噪做法:


风管隔音处理节点△
4、给、排水管隔音减震措施做法
(1)所有管线应该用弹性吊杆进行吊挂。吊杆应该是抗剪橡胶和弹簧吊杆的 结合装置
(2)所有穿墙处都要留25mm缝隙,用隔音堵缝材料(或非刚性阻火密封材 料)进行绝缘和密封。
(3)水管贯 穿处的隔振中断可通过安装一个较大的管套来达到,水管与管套 的间隙用 玻璃棉填充。水管与管套之间必须留有最小 12mm 的余隙。
(4)水管与结构之间的隔振,推荐安装最小 25mm 静挠度的钢铁隔振弹簧。 所有与水泵有关联的水管之任何支撑必须同样配上最小 25mm静挠度的减振弹簧。
