装饰项目中铝制品如铝板、铝扣板天花安装等等往往需要特制组合构件来完成安装，节点较通用节点来说相对复杂，也给设计师深化增加了难度。
我们对常用的铝制品节点进行深化解析，希望能为设计师和施工部门提供安装的指导：
（一）天花铝扣板安装节点

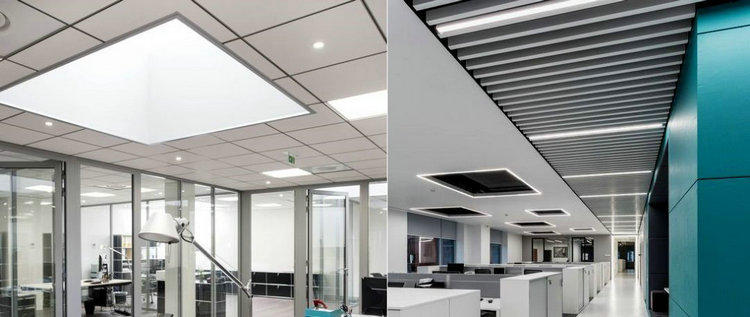

● 方形扣板
方形扣板一般尺寸为300—800不等，最大宽幅为600*1200，厚度一般0.4-1.2厚视尺寸要求来定。下图为几款典型的方形扣板安装示意图：

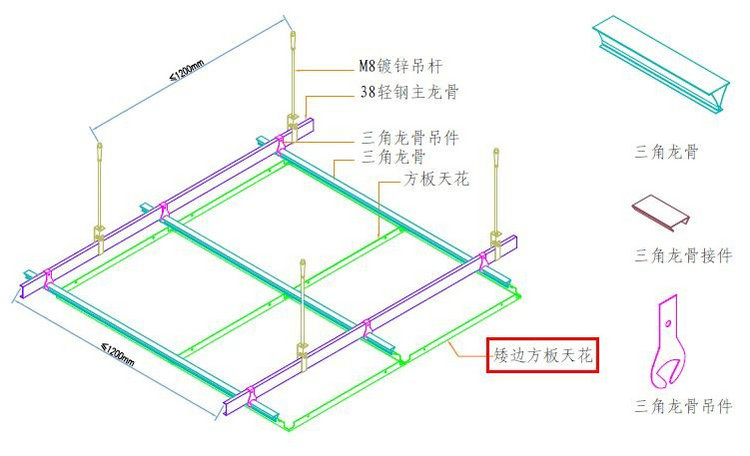

▲矮边方板天花吊装

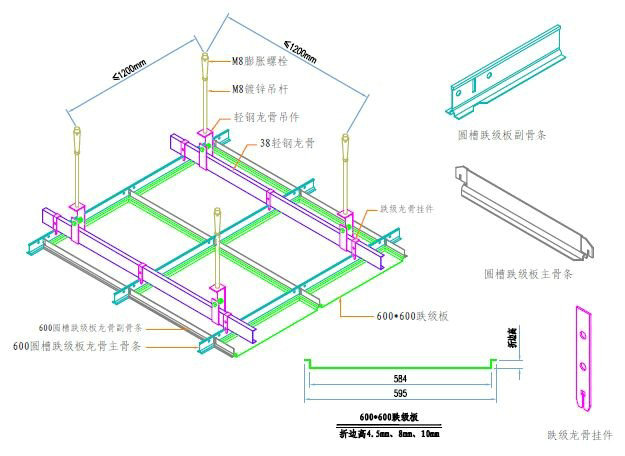

▲600x600跌级板天花吊顶示意图

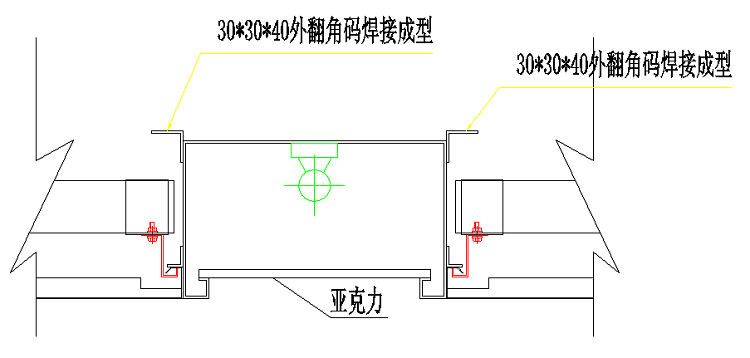

▲扣板和设备带收口示意图
● 条形扣板
需要注意的是条形铝板与窗帘处的收口，一定要注意收口条尺寸要遮盖掉扣板10-20mm，防止条形板漏缝。

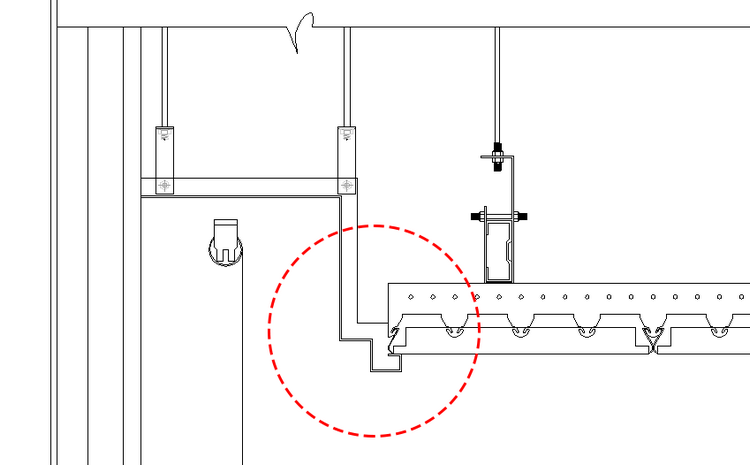

▲条形铝板与窗帘处的收口

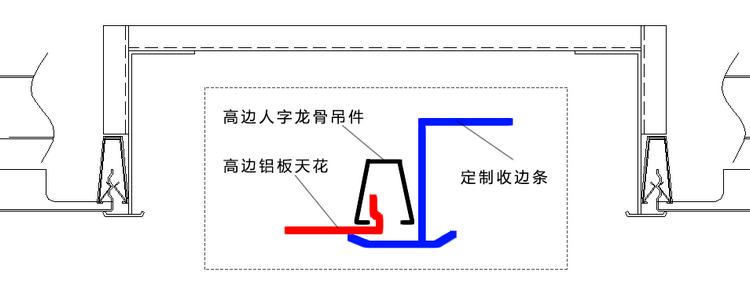

▲扣板和墙体立面的收边条收口细节
● 暗藏卡扣式龙骨的条形扣板的安装示意图

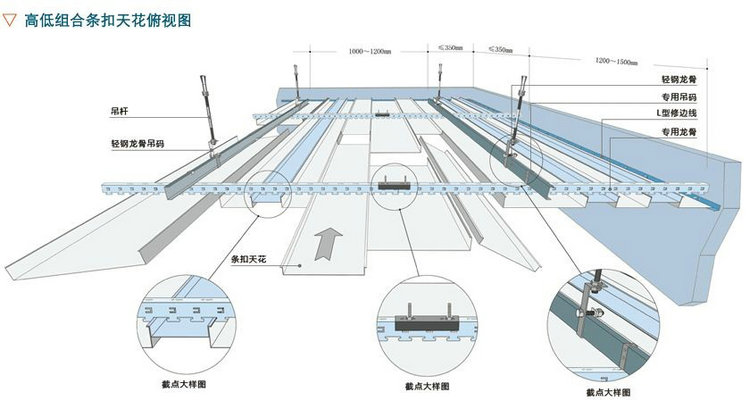

▲高低组合条扣型扣板天花

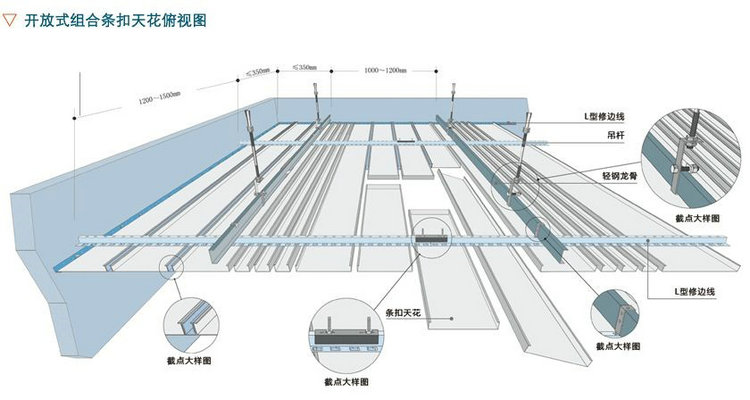

▲开放式组合条扣天花

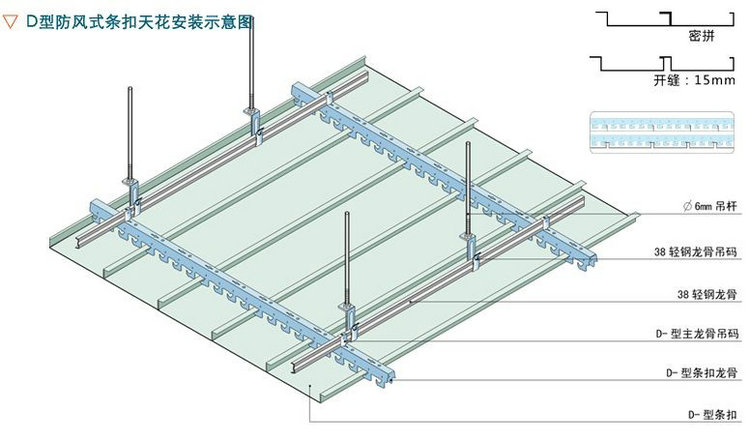

▲防风型扣板天花
暗藏龙骨铝板是密拼形式的天花安装时注意事项：
1.龙骨间距控制准确，不然会出现安装误差。
2.安装次序：测量放线→固定吊杆→安装边龙骨→安装主龙骨→安装次龙骨、撑挡龙骨→安装饰面板→安装压条、收口条。
3.注意收口条底边必需保证在同一水平面上，铝板才不会出现边缘倾斜。
4.吊顶上的灯具、风口及检修口和其他设备，应设独立吊杆安装，不得固定在龙骨吊杆上。

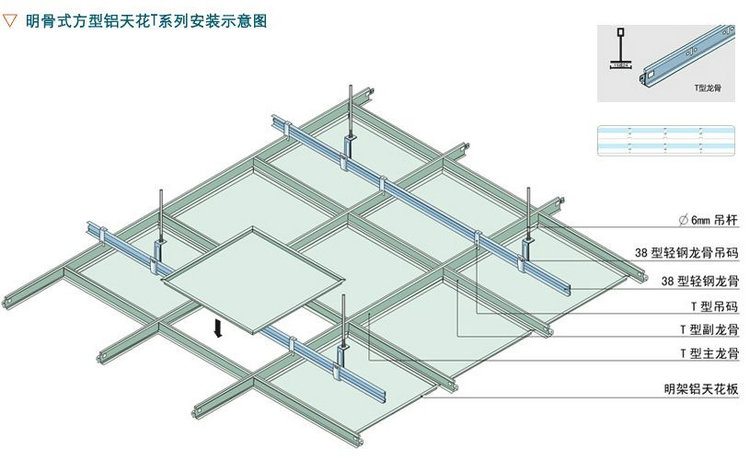

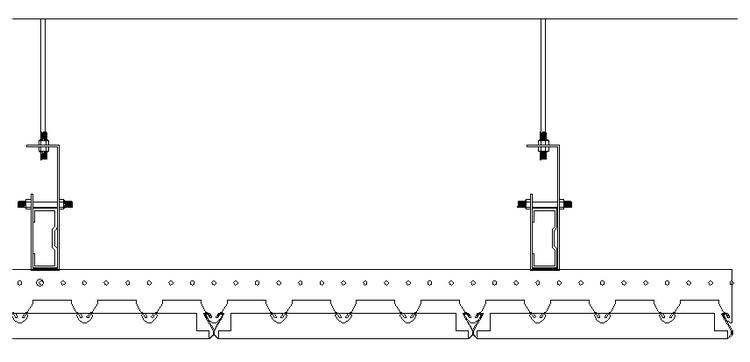

● 明装龙骨条形扣板的安装示意图：
明装龙骨原理和矿棉板安装系统大致一样，龙骨既是结构受力的载体又是装饰收口工艺缝。
这类安装方式对龙骨的搭设要求较高，尺寸必需精准，不然铝板放置后会出现漏缝或是放置不进去。
▲明装龙骨扣板天花
（二）勾搭结构铝板吊顶的安装节点

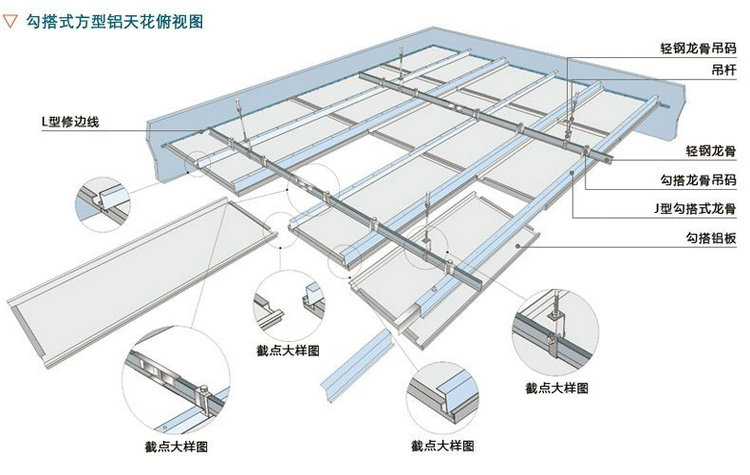

● 勾搭铝板吊顶的安装示意图
勾搭结构铝板的特点有：
1.结构牢固表面平整。
2.承载的自重较高，所以宽幅可以做大。
3.对龙骨间距尺寸要求较高。
4.如有隐藏式灯槽、风口带等，勾搭结构尽量垂直于结构带来排布。这样便于收口和安装。如果灯带灯带是靠透光板遮挡的，可以通过收口条收口。如下图所示：
▲透光灯带勾搭板节点处理示意图

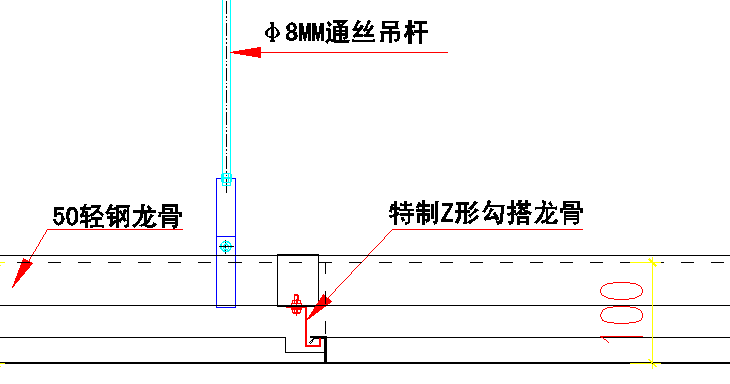

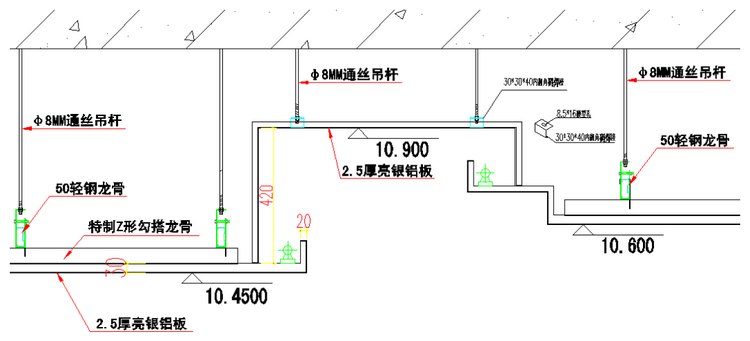

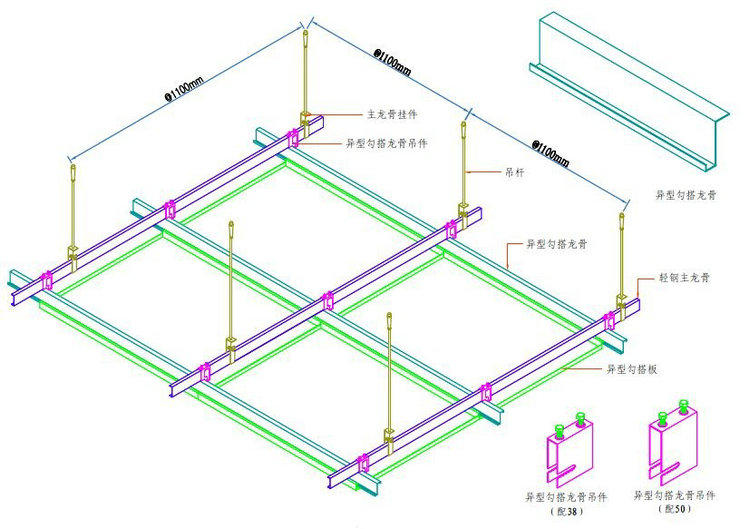

▲勾搭结构的节点示意图

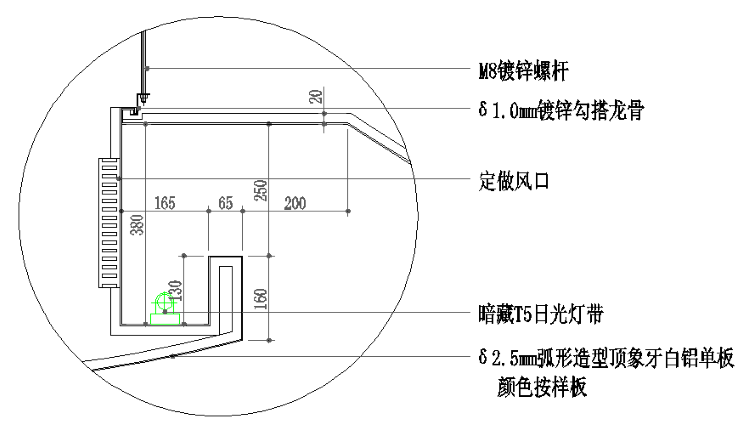

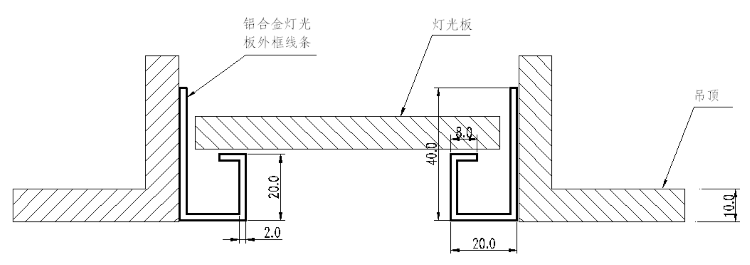

▲隐藏灯槽处的勾搭板节点示意图
▲勾搭结构的铝板天花安装

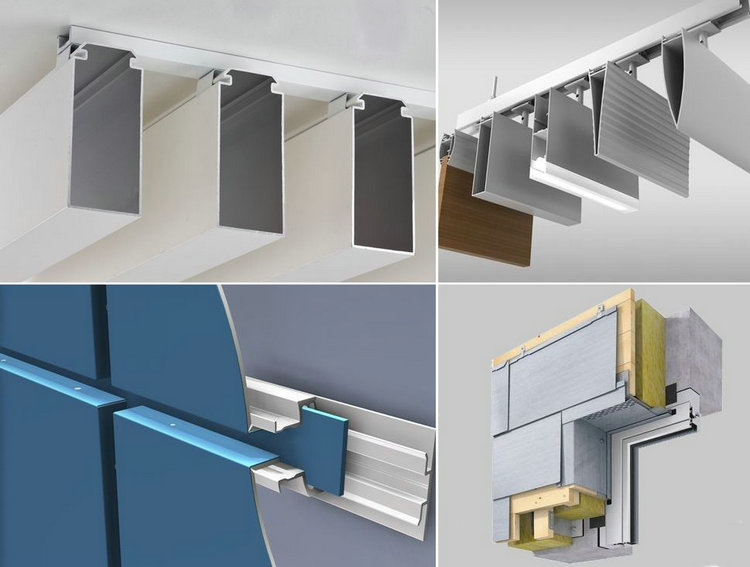

（三）铝挂片吊顶板的安装节点

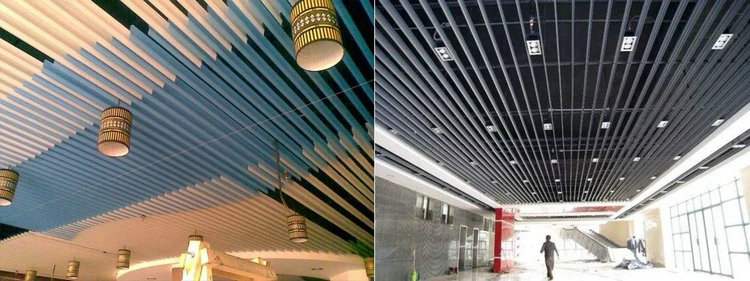

● U型挂片
以上为常规U型挂片的安装示意图，有专用龙骨和成型模具，安装的注意事项：
1.截面尺寸不宜过大，一般宽度30mm—50mm，高度40mm—120mm。翻边卡口处一般为5mm，间距视设计而定。
材料厚度为1.0—1.5，不宜过厚，原因有两点：
①容易产生R较偏大不美观；②增加造价。
2.龙骨最好能做好颜色处理，防止安装后出现露底现象而影响美观。
3.长度不宜过长，一般小于4M，便于安装同时防止变形。
4.对于不常规尺寸，量大的情况下可以开模成形，量小时一定要注意先做钣金成形再做表面处理，这样防止用表面处理好的材料成形时出现表面损坏。
5.运输途中一定要注意包装，防止出现因挤压而造成的变形。

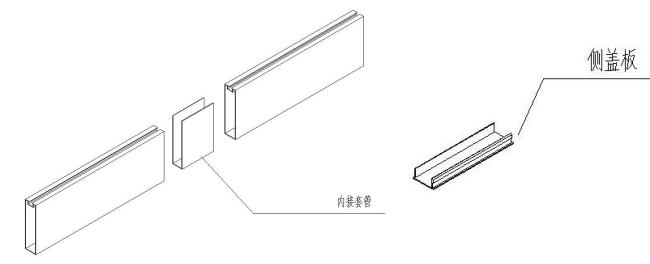

▲内部连接使用套管、侧面使用专用盖板

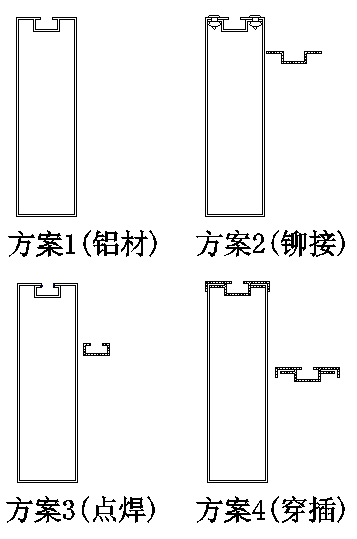

套管+盖板的连接结构可以通过以下4种方式来实现成形，如图：
方案1：是铝型材挤压成型，在项目用量较大（1吨以上），型材尺寸不大（型材高度在150以内）的情况下使用该方案较有优势。用量在2000米以上，同等厚度的情况下型材比铝板成型便宜10%左右。
方案2：铝板成型加铆接配件，该方案是在用量不大且铝板厚度在1.0左右，尺寸较大的情况下使用。配件起到增加强度的作用。一般用量在1000以下，500米以上。
方案3：在用量较少，尺寸较特殊的情况下使用。（如20*300*1.2）
方案4：在用量较大，尺寸规格较大不适合开模做型材的情况下使用。（如30*400*0.8）该方案适合铝板较薄的情况下使用，既能降低成本又能保证强度。
● 常规挂片的安装示意图供参考

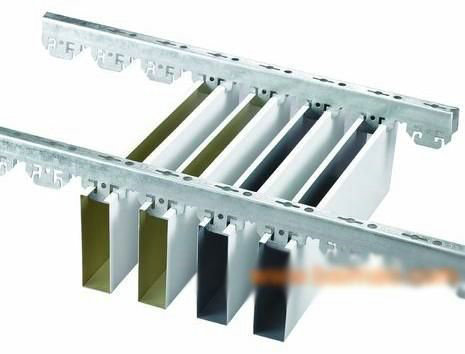

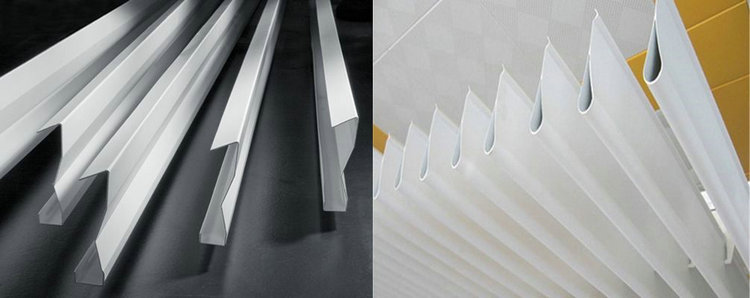

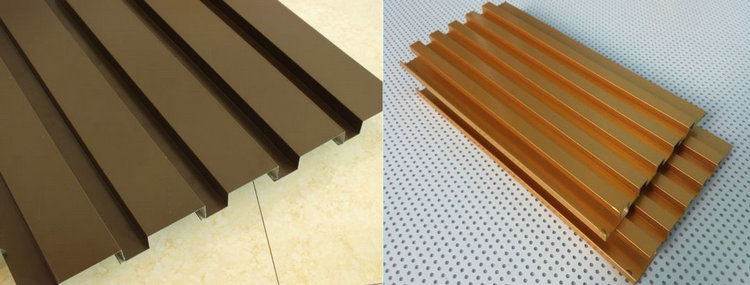

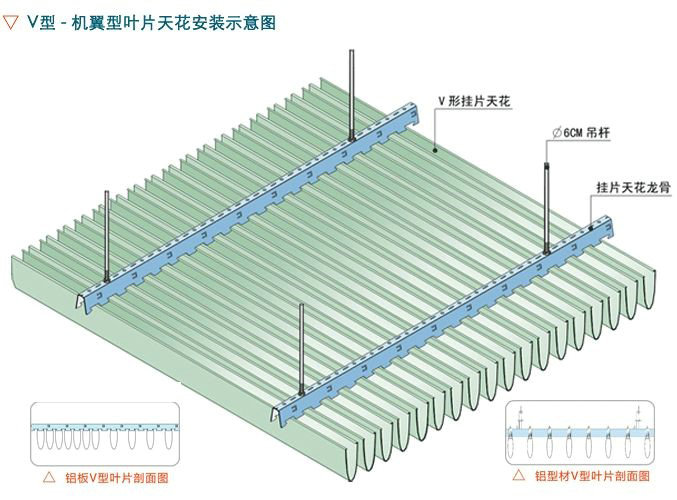

▲V型-机翼型叶片的天花

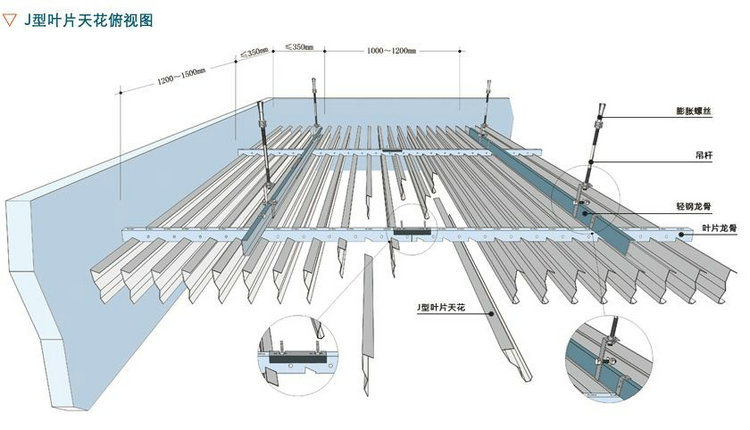

▲J型叶片的天花

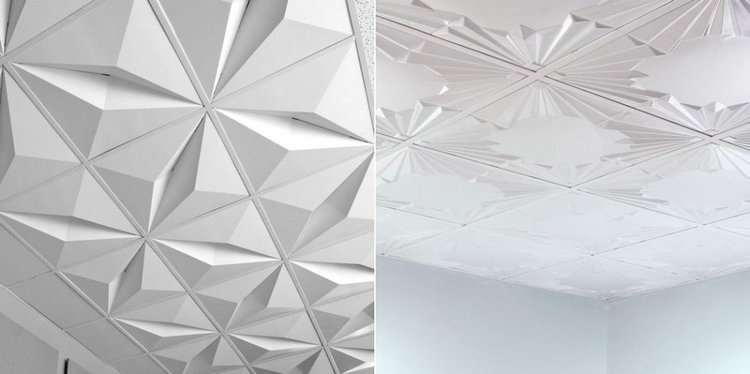

（四）凹凸（AT）吊顶板安装节点

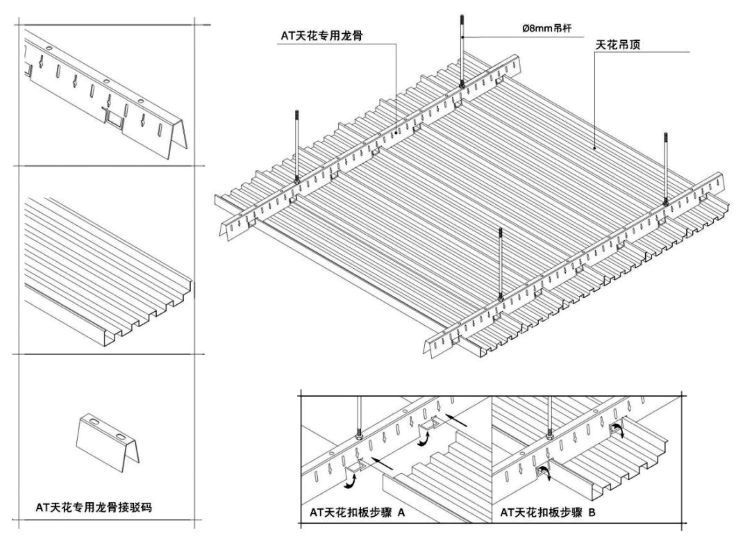

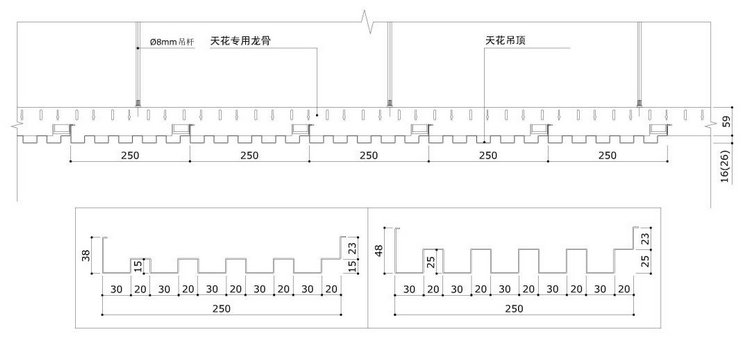

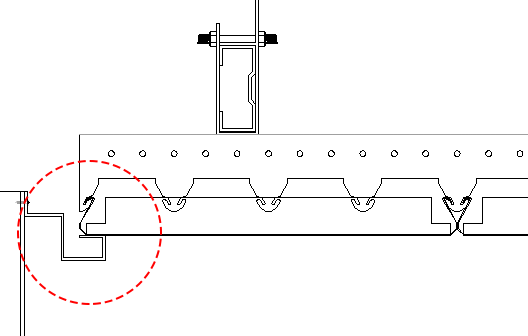

▲AT天花吊顶截面大样
▲AT型吊顶
凹凸型吊顶安装结构是依托勾搭结构来成型安装的，既能实现视觉上的整体感又能保证结构的稳固。注意事项：单片铝板宽度不宜过大。
（五）飞翼型吊顶板和M型网格吊顶
● 飞翼型吊顶板安装节点示意图

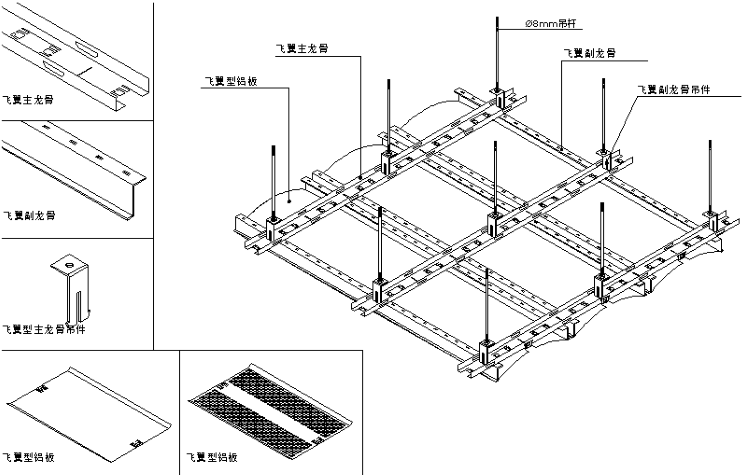

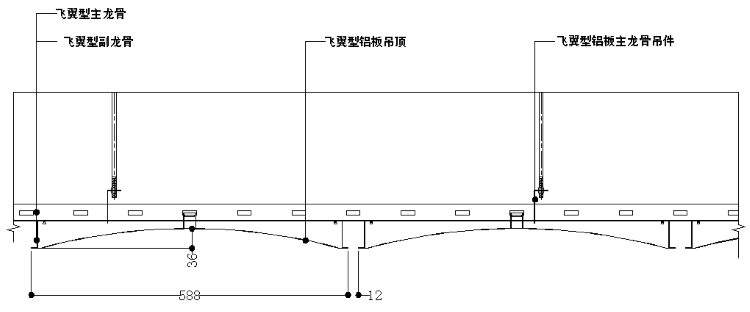

▲飞翼型吊顶的安装节点
▲三维示意图

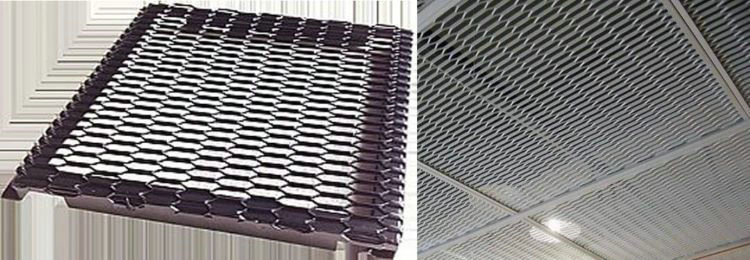

● M型网格吊顶

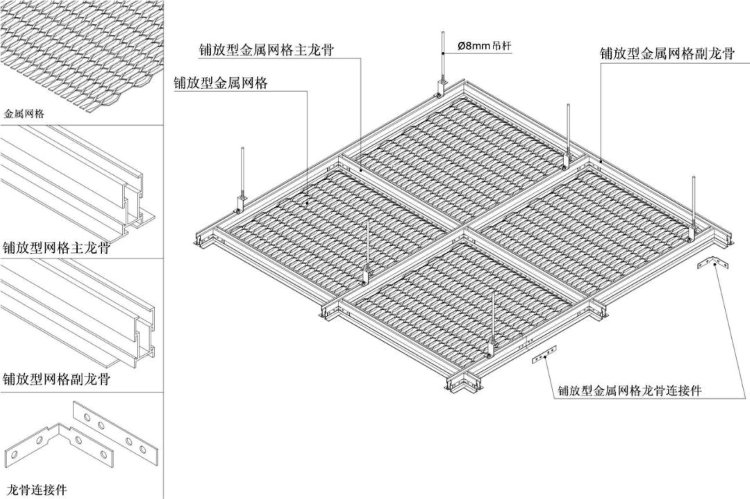

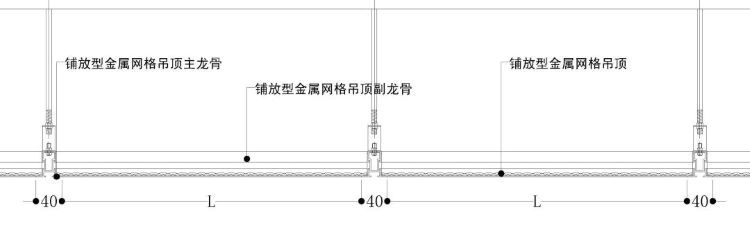

▲M型网格龙骨吊顶节点
▲三维节点示意
M型网格吊顶，是利用铝合金型材做边框，同时边框型材又担任了结构龙骨的作用。

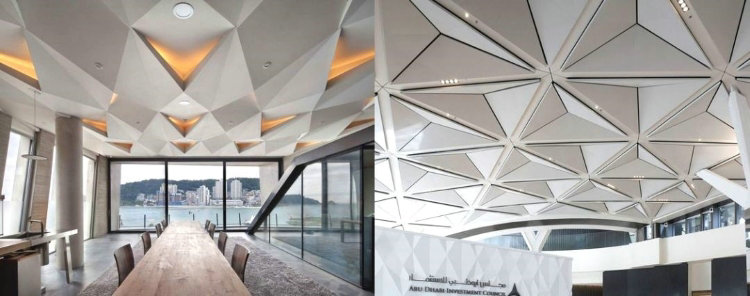

（六）铝板造型吊顶示意图
▲梯级吊顶示意图（适合于会议室、剧院等环境）
▲过道造型顶示意图

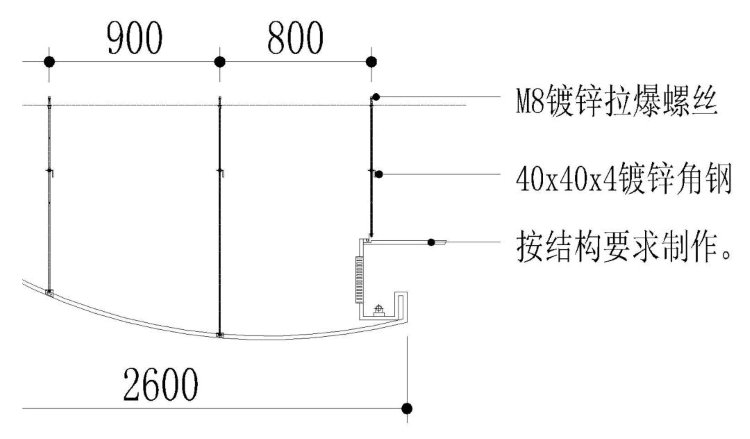

▲弧形吊顶示意图

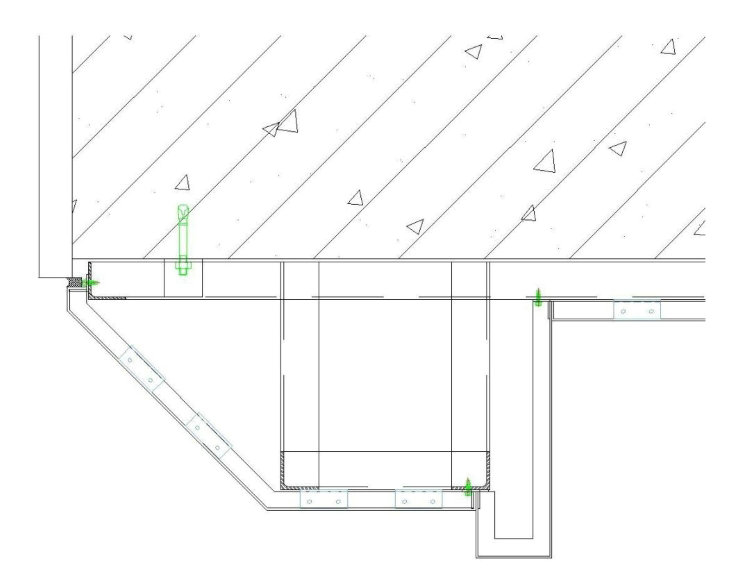

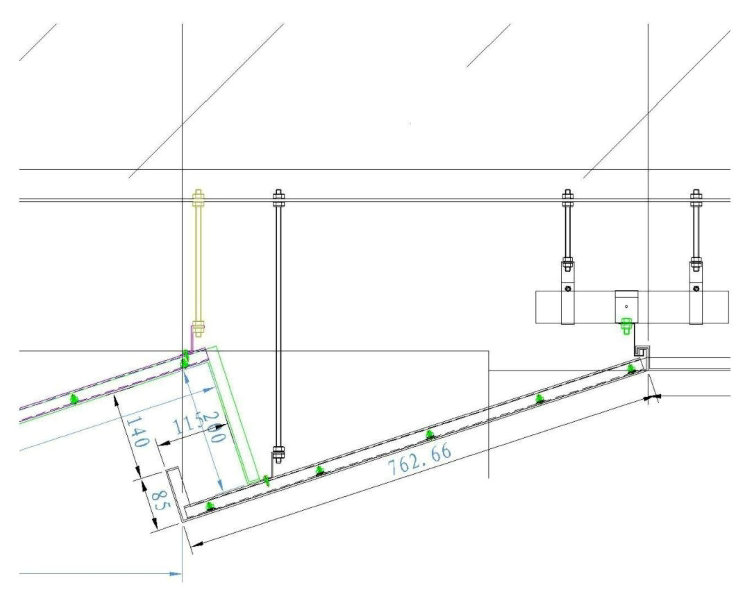

▲节点细节示意图

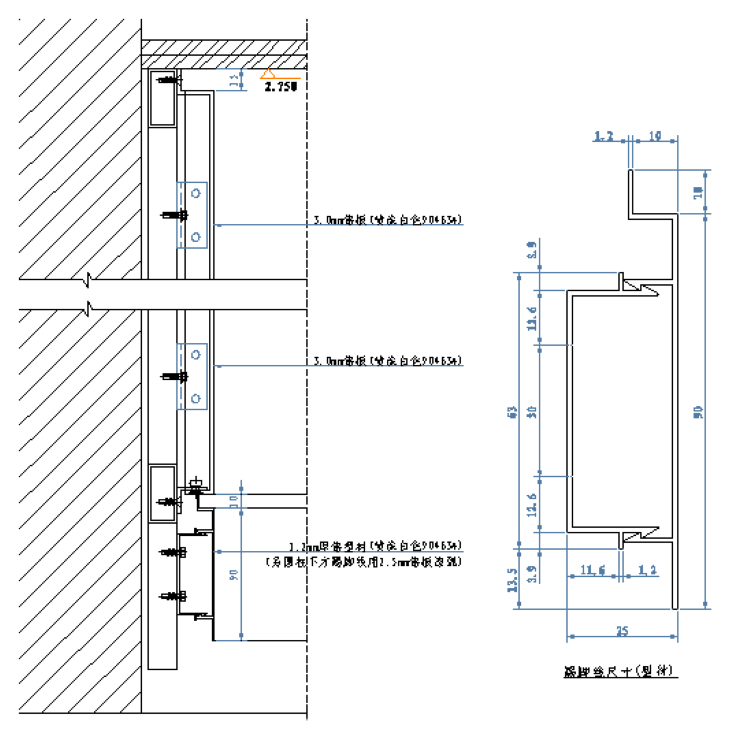

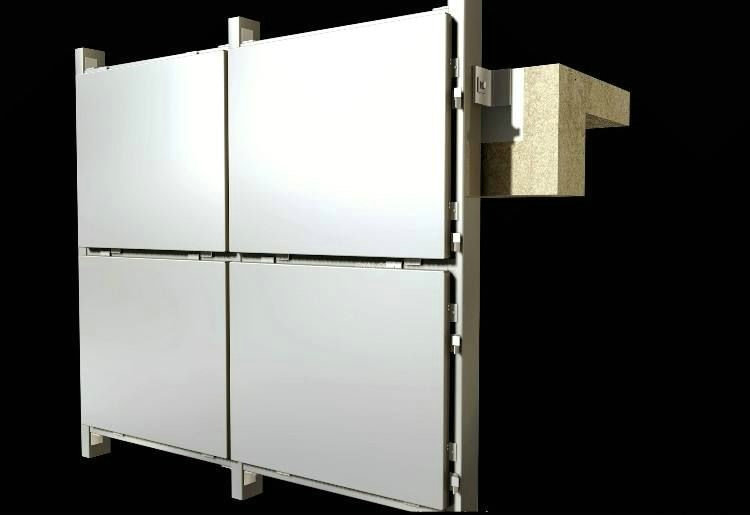

（七）墙面板节点示意图

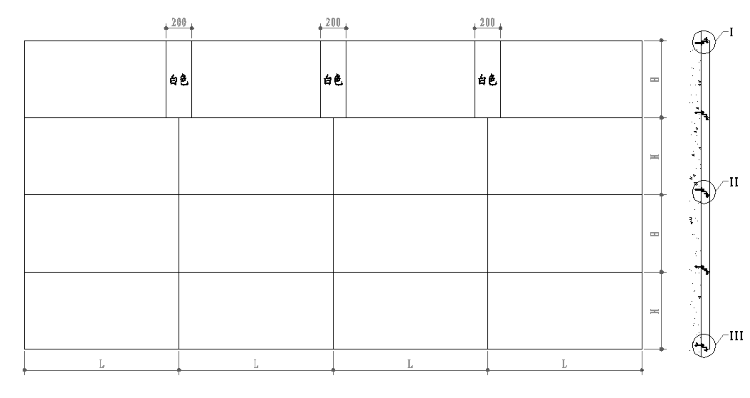

图纸节点示意：

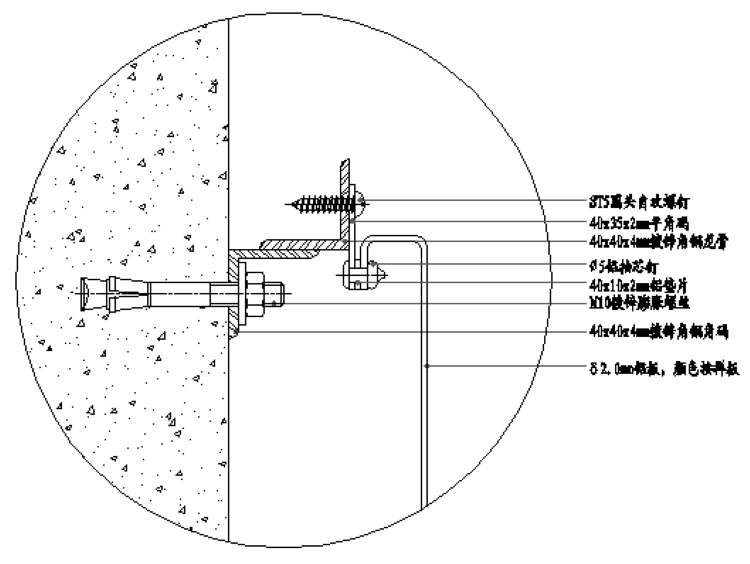

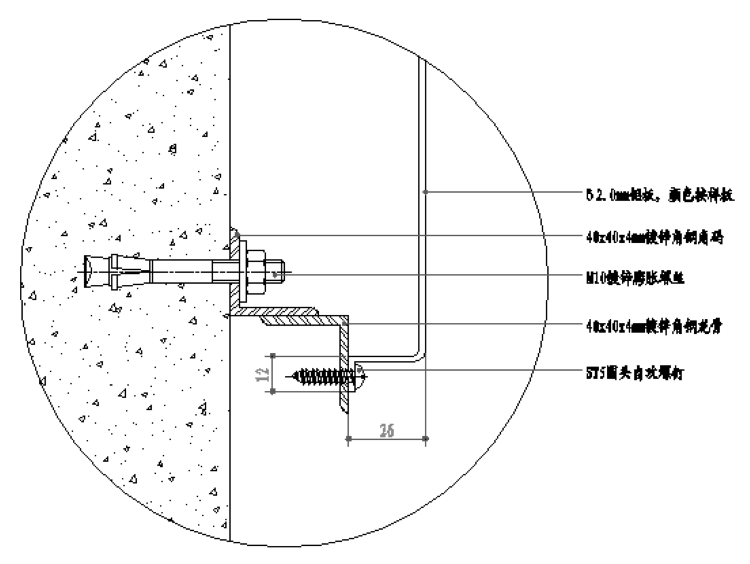

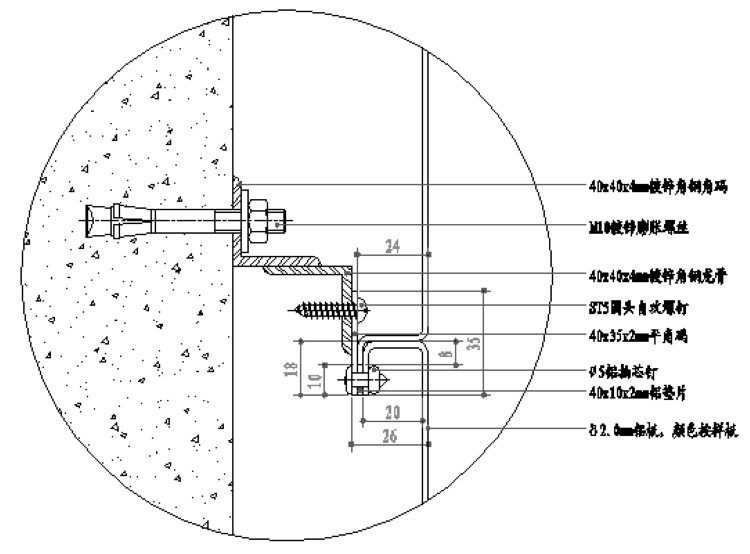

铝板厚度为2.0mm，铝板横向安装如图所示，由平码，圆头自攻螺丝安装固定镀锌角钢与角码焊接，膨胀螺丝固定在墙面。

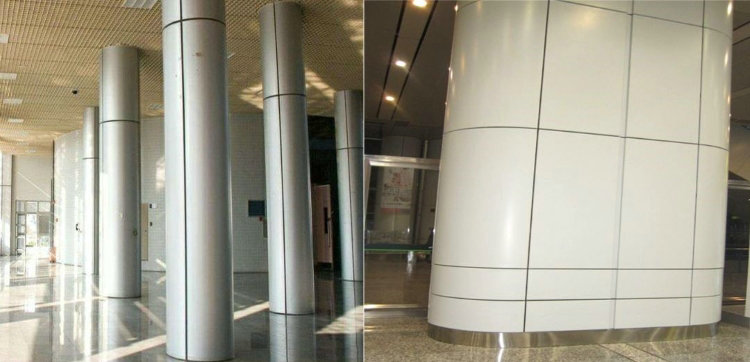

（八）铝板包柱安装节点及工艺
● 铝板包柱结构胶密拼节点
下面这类包柱节点适合直径较大的柱体，把包板分割成四分，外观呈现两条密拼缝和两条工艺缝。工艺缝中间以结构胶填实，该类节点缺点是：
1.结构胶裸露在外，影响美观；
2.两条密拼缝与基层不接触，受外力影响容易出现变形现象。

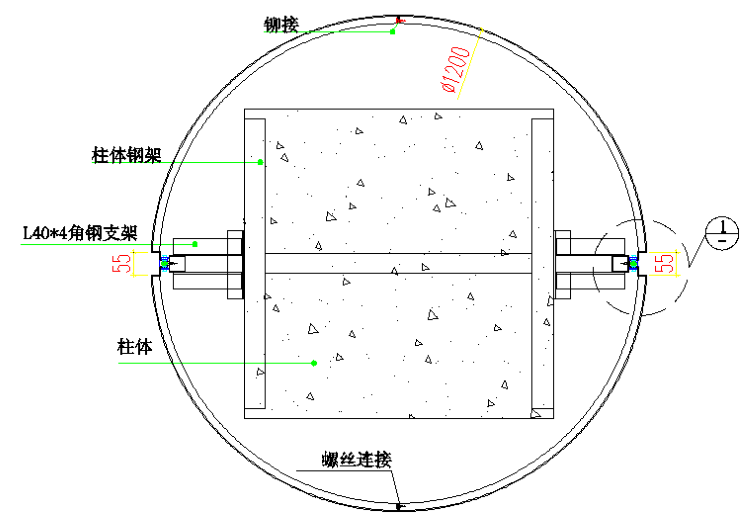

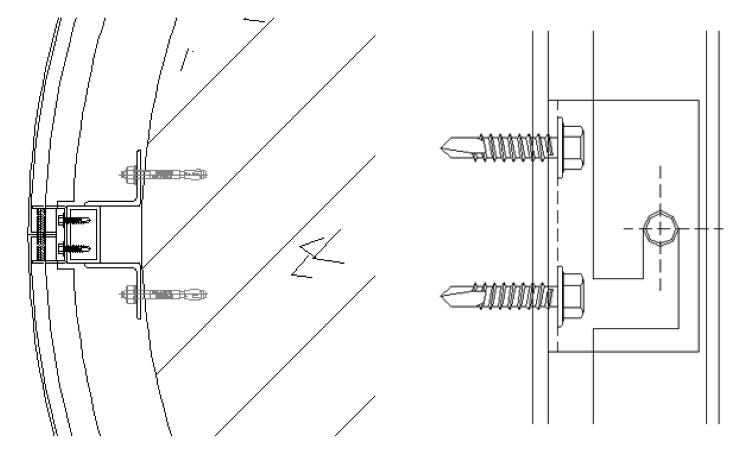

● 铝板包柱焊接码片螺丝固定节点
下面为带工艺缝压条的圆柱包柱示意图，安装方式是以焊接码片于包板侧面，直接螺丝连接码片与钢架，再用U型压条牙缝。
注意事项：
1.铝板必须保证2.5厚
2.上下、左右码片位置一定要错开，不然在穿插的过程中会出现碰撞到一起而不能拼插。
3.安装前必须检查钢架是否平整、垂直，防止包板表面不平整。
4.压缝条分割要和铝板对缝，保持外观美观。
● 铝板包柱卡挂结构节点
下面是包板卡挂式结构，这种安装方式能做到密拼效果，无需工艺槽和收口条，但是对尺寸精度要求较高，不得有偏差错位，连接处细节见下图：

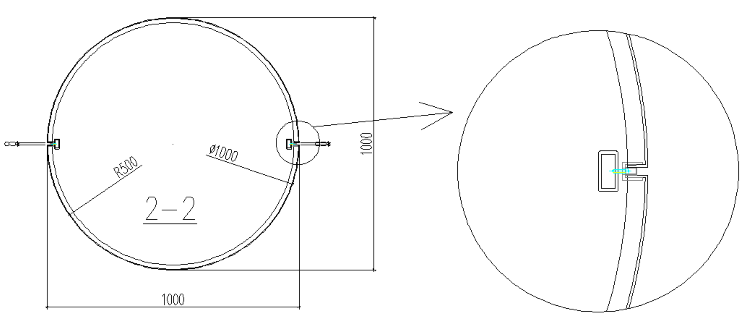

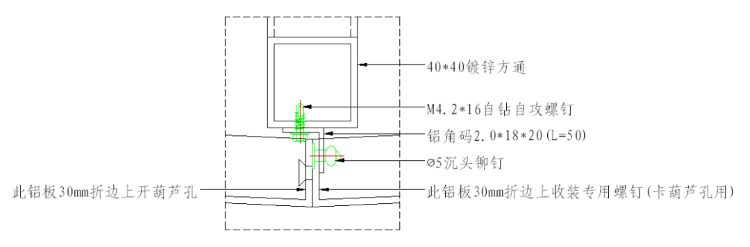

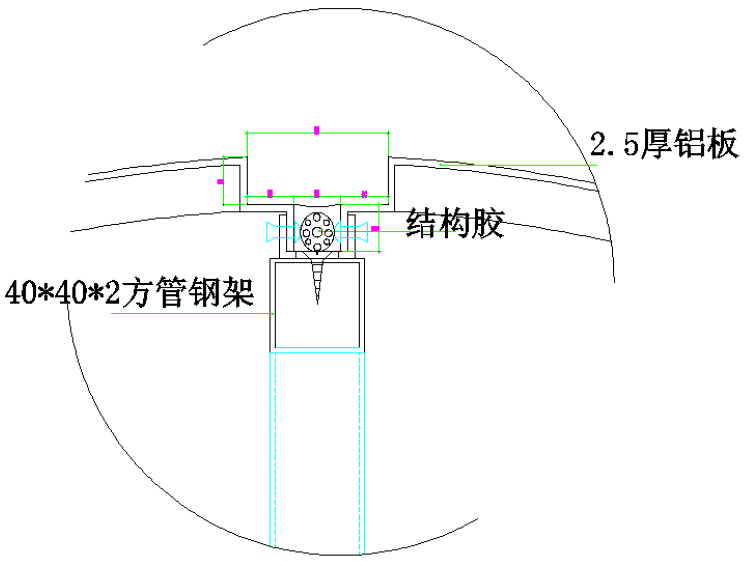

技术要求:材料:2.5mm厚铝板，内装板控制负公差，且注意弧面不能有直线段。

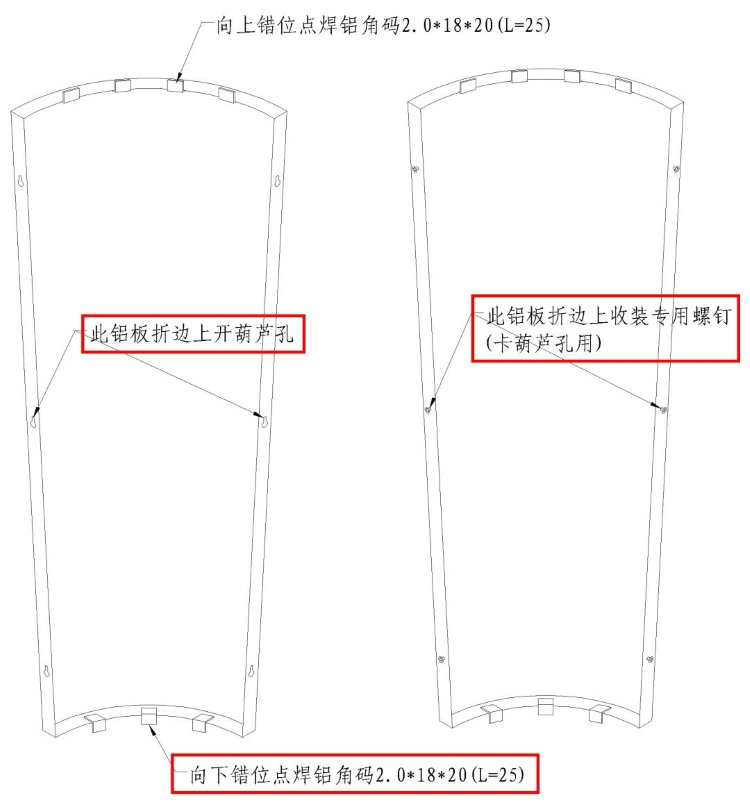

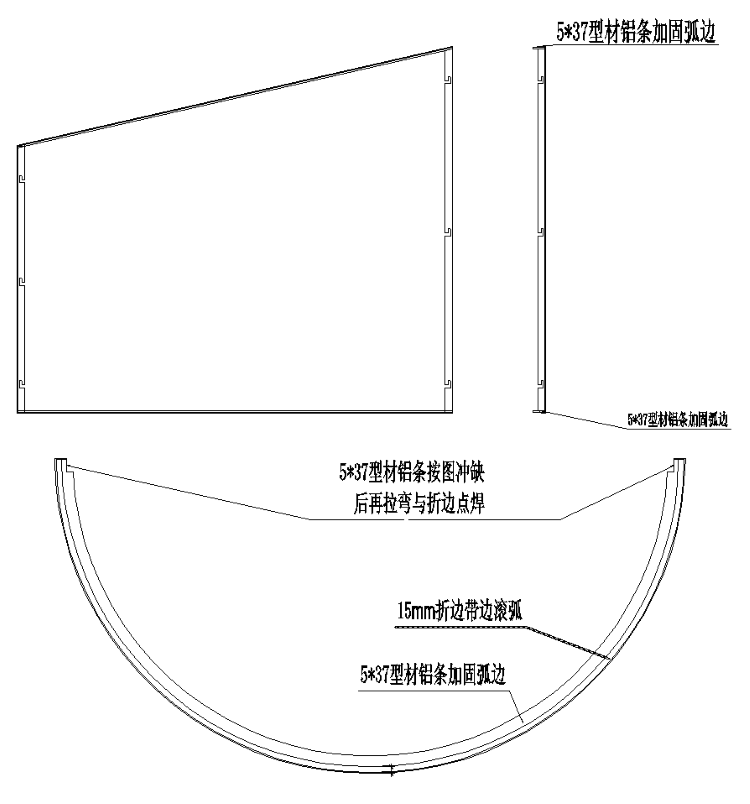

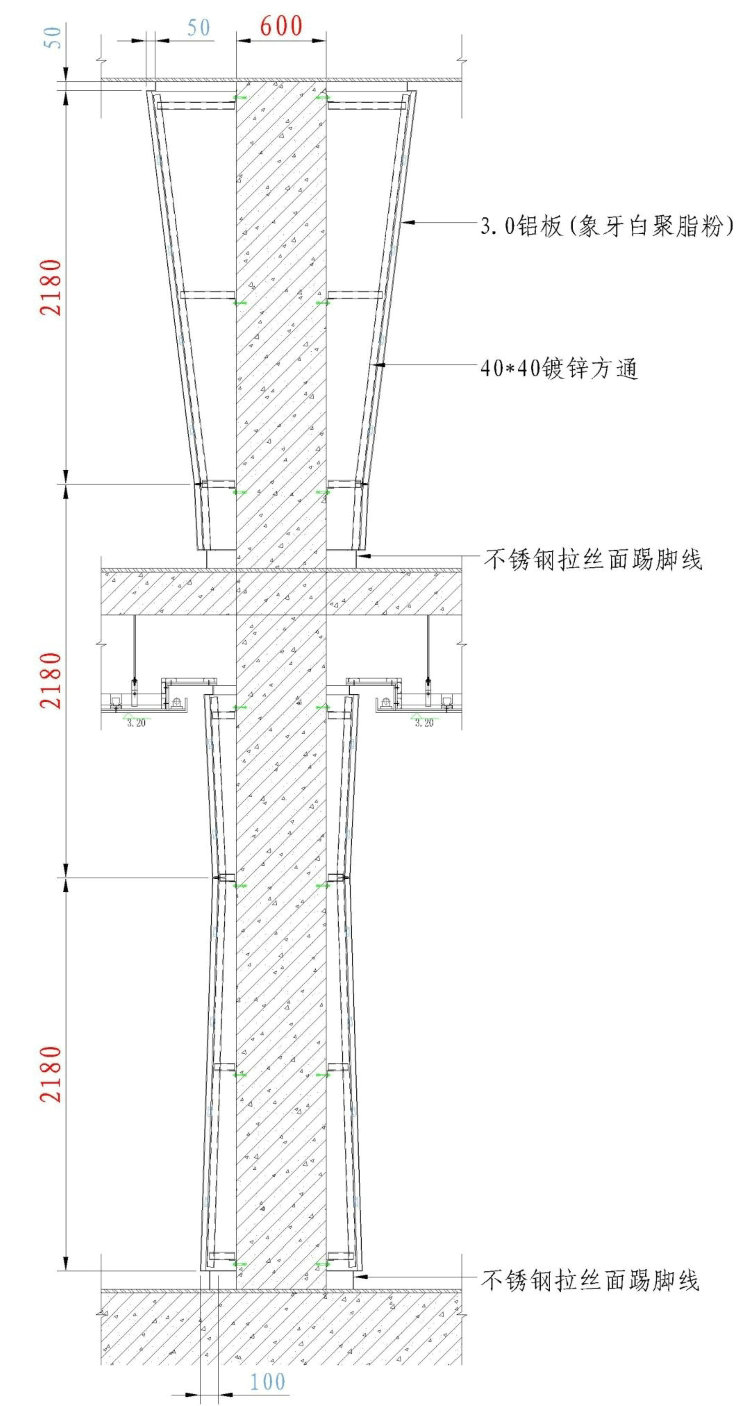

● 造型柱挂板加工示意

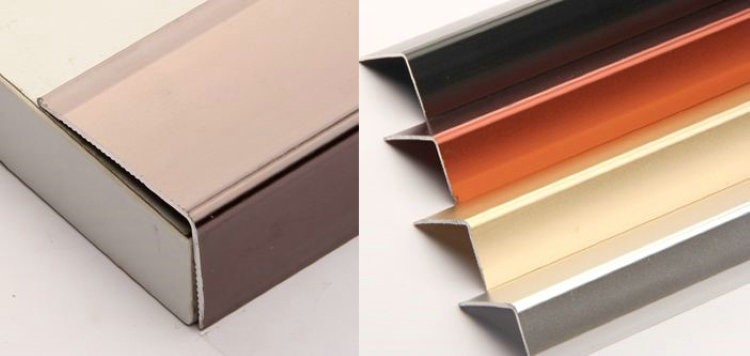

（九）铝合金线条

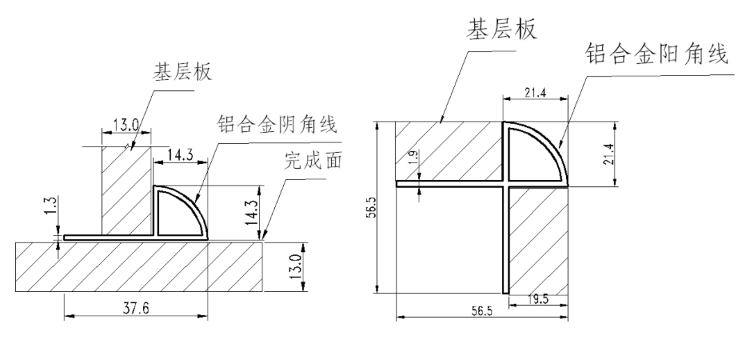

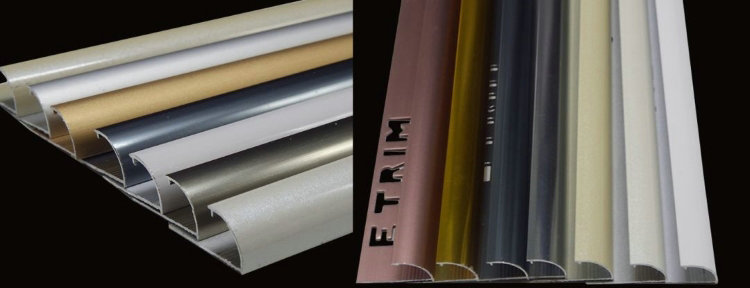

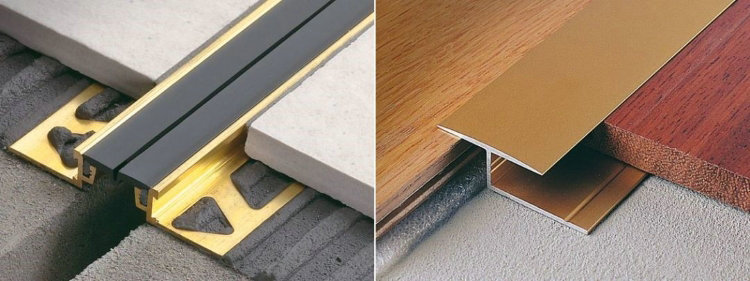

铝合金制品在装饰中的应用也比较多，成熟的产品有门窗、隔断、移门、踢脚线等。有很多收边条和嵌缝条也在广泛使用，下面罗列了部分节点图参考：

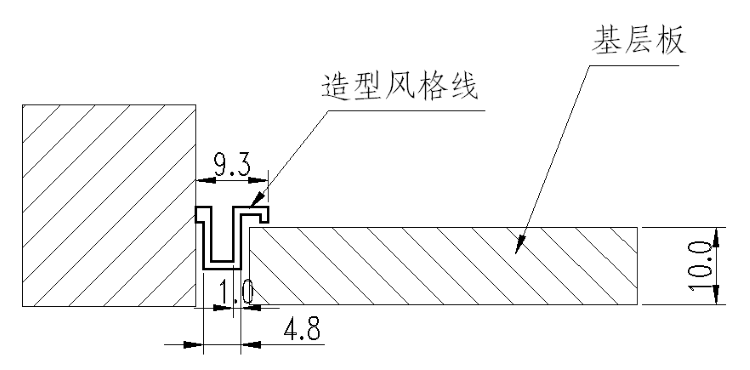

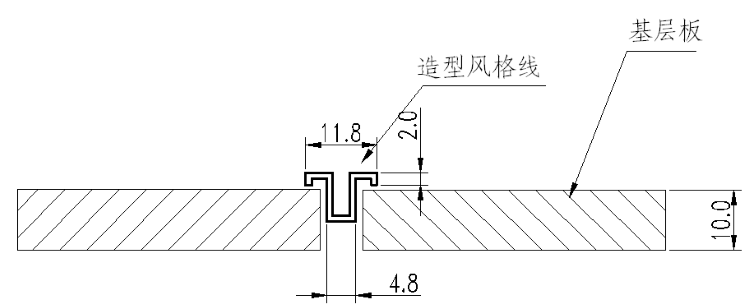

● 铝合金造型风格线条

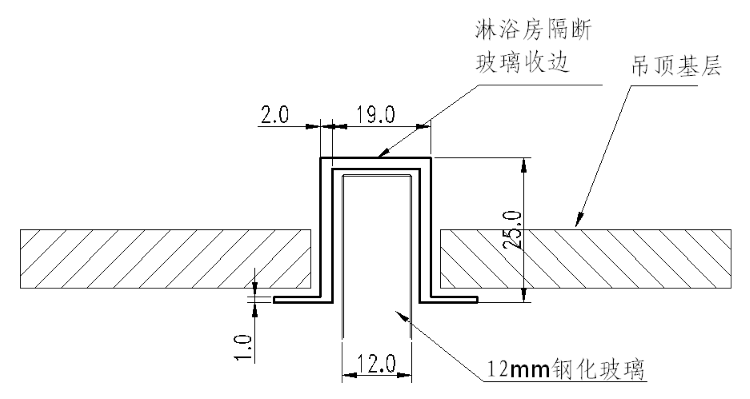

● 淋浴隔断玻璃收边条

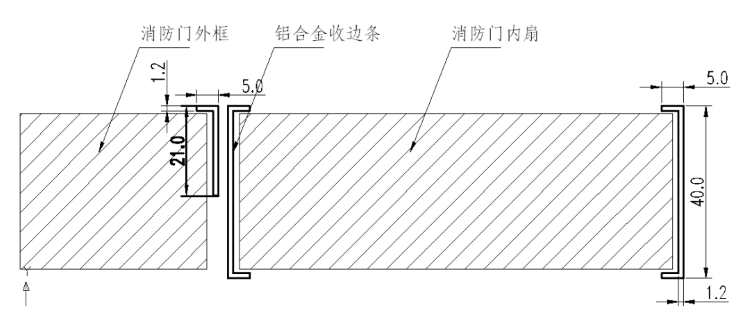

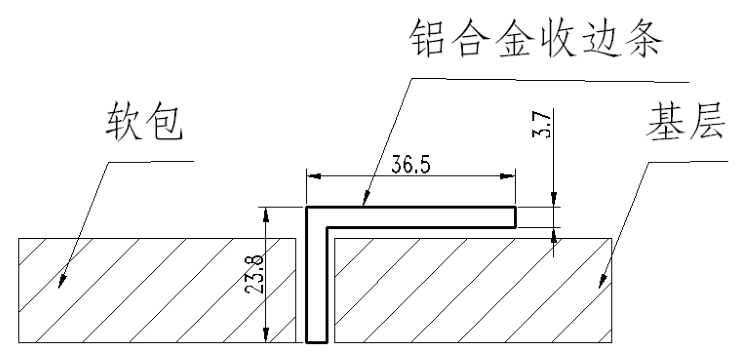

● 装饰收边条

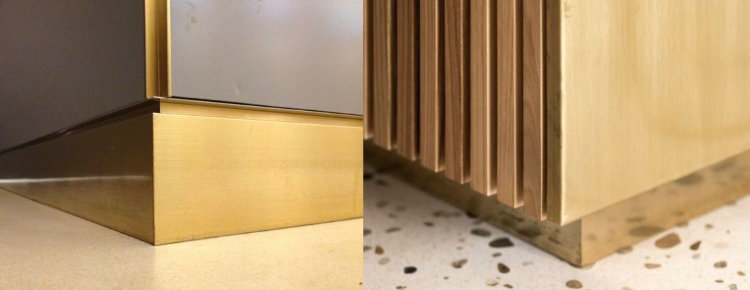

● 铝合金金属踢脚线条
（十）关于你

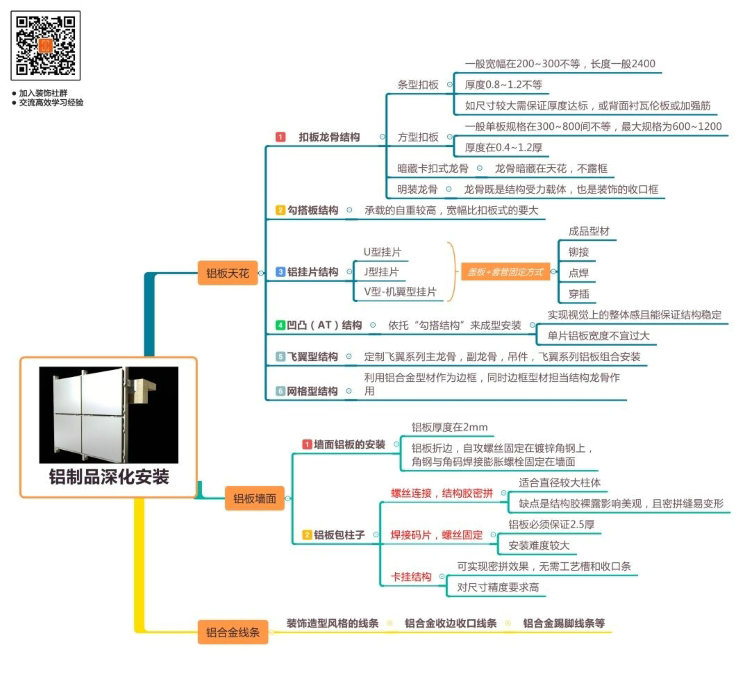

● 和你总结今天学习到的铝制品深化的内容
龙源精造愿意总结分享行业好的技术、工艺，并致力于将好的技术、工艺运用到我们的履约过程。
